We can consider 2 ways to create toolholders in GO2cam:
-
‘포밍 툴/툴 라이브러리’에서 툴 홀더를 그려서
-
‘클램핑 / 툴홀더’에서 CAD로부터 홀더를 가져와서
툴 홀더 그리기
이 방법은 ‘포밍 툴/툴 라이브러리’ 환경에서 사용할 수 있습니다. 최근 몇 년간 CAD 교환 품질이 향상되면서 점점 사용 빈도가 줄어들고 있습니다.
하지만 여전히 3가지 유형의 툴 홀더를 그리고 생성할 수 있습니다:
-
2D 프로파일의 회전을 통해 밀링 툴 홀더 생성,
-
2D 프로파일의 회전을 통해 선반 툴 홀더 생성,
-
2D 프로파일의 압출을 통해 선반 툴 홀더 생성.
각각의 경우, 먼저 2D 형상을 그린 다음 프로파일로 정의해야 합니다. 프로파일이 선택되면 툴 홀더가 생성되어 *.SYM 파일로 저장됩니다.
|
생성 규칙:
|
회전 툴 홀더 |
툴 홀더 가져오기
CAD 소프트웨어에서 툴 홀더를 가져오는 이 방법이 훨씬 더 일반적입니다.
|
공구, 심볼, 기계 등의 생성 프로세스는 대화형 축 시스템을 통해 더욱 유연해졌습니다.
|
|

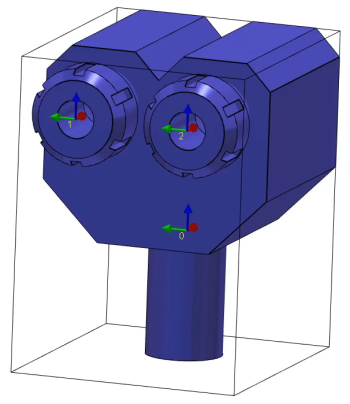

다음은 CAD에서 가져온 몇 가지 표준 툴 홀더 예시입니다. 자세한 프로세스는 다음 페이지에서 설명합니다:
