Presentazione
|
GO2cam offre una funzionalità specializzata per la tolleranza geometrica. Gli utenti possono definire un profilo e assegnargli una tolleranza senza modificare la geometria originale. I profili possono essere generati da qualsiasi geometria bidimensionale o solida, creata all'interno di GO2cam o importata da piattaforme CAD esterne. Questa funzionalità è accessibile tramite l'interfaccia Ribbon, situata nella sezione Manipolazioni. |
La tolleranza è disponibile in fresatura e anche in Elettroerosione a filo .
I comandi di tolleranza hanno 2 scopi principali:
-
Rispettare l'accuratezza necessaria: definizione di una tolleranza standard.
-
Modificare la topologia del pezzo: possibilità di spostare un elemento rispetto a un altro, modificando il valore di distanza o angolo tra i 2 elementi.
L'esempio seguente introduce queste 2 funzionalità :
|

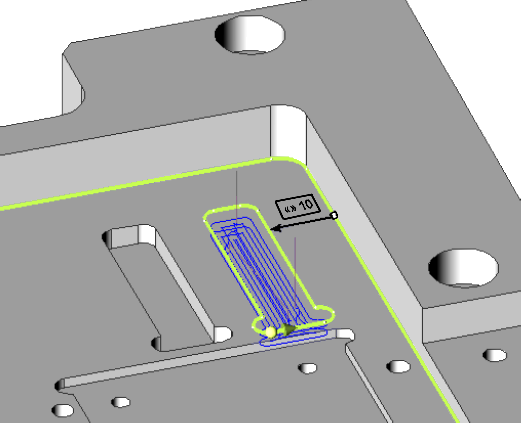

Accuratezza: La tasca nell'angolo in alto a destra è larga 35 mm. Questo è il valore riscontrato dal controllo. Il disegno tecnico precisa che la tolleranza generale è H7. Grazie alla tolleranza, è possibile applicare questo valore alla dimensione e scegliere di lavorare il valore medio. In questo caso, è il valore 35.0125 mm. Topologia: Il muro tra le tasche è di 6 mm in realtà (letto dal disegno tecnico). Nel modello, il valore è 5 mm. È possibile correggere questo errore nel menu tolleranze. L'intera tasca viene spostata, la sua larghezza (27) non viene modificata. |
|
Elenco comandi
|
Definizioni profili |
|
Tolleranza lineare |
|
Tolleranza angolare |
|
Tolleranza circolare |
|
Modifica |
|
Spostamento di una tolleranza |
|
Annulla profilo |
Punti chiave
Vogliamo concentrarci sulle potenti funzionalità di tolleranza in GO2cam. Queste opzioni sono uniche ed esclusive sul mercato CAD/CAM!
Sappiamo tutti quanto sia difficile per i reparti di progettazione e produzione comunicare bene tra loro. Dal punto di vista degli operatori, i progettisti non sempre tengono conto dei vincoli di lavorazione!
Un caso tipico è la definizione delle tolleranze. GO2cam ti aiuterà a risolvere questo importante problema fornendo strumenti facili e automatici per la tolleranza.
Recupero tolleranze CAD
|

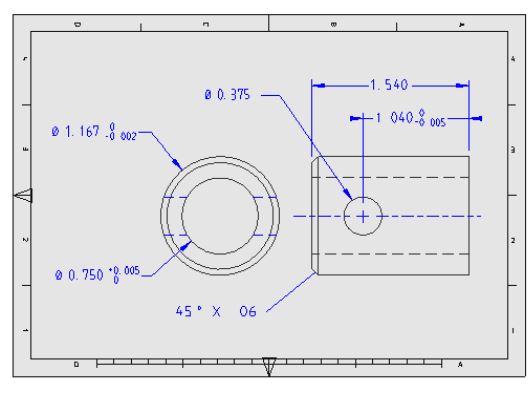

Non è necessario ridefinire le tolleranze, bastano pochi clic e la lavorazione terrà conto delle tolleranze definite dal progettista! Il principio è abbastanza semplice: agisci come se volessi definire una nuova tolleranza. Per prima cosa, definisci il profilo, scegli il tipo di tolleranza (lineare, angolare o circolare) quindi fai clic sui tollerato elementi. Nel momento in cui dovresti definire la tolleranza stessa, doppio clic sulla tolleranza CAD già definita sul disegno tecnico, i valori vengono recuperati direttamente da GO2cam! |
|
|
|
Rispetta le dimensioni
|

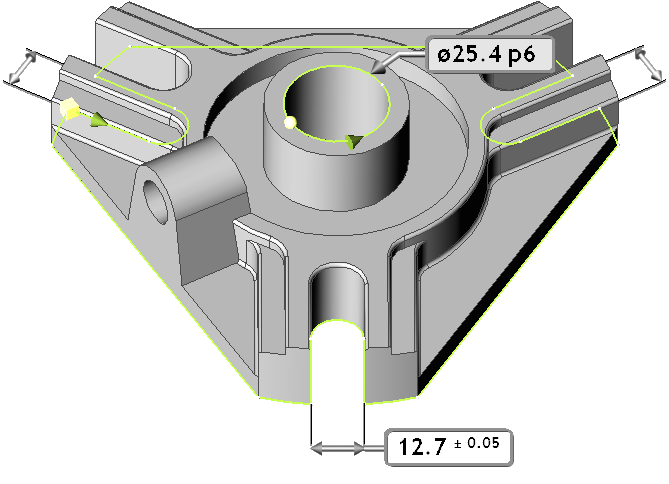

Uno dei maggiori problemi per un tecnico CAM quando importa un modello CAD, è che è obbligato a modificare molte geometrie che sono tollerate. Il motivo è che i modelli CAD sono sempre progettati rispettando il valore nominale di una tolleranza! Prendiamo un esempio concreto: la tolleranza del foro del pezzo solido a destra è 25.4P6. La tolleranza inferiore è -0.031, la tolleranza superiore è -0.018. Di conseguenza, la geometria disegnata con il valore nominale 25.4 è semplicemente sbagliata! È fuori tolleranza! Con GO2cam, puoi modificare la dimensione facilmente e scegliere di lavorarla secondo il valore inferiore, superiore o medio! |
Lavorazione sul valore medio
|
Chi non ha mai ricevuto questa domanda: nel mio sistema CAD, posso disegnare al valore medio della mia tolleranza? La risposta è NO, ma GO2cam ti permette di lavorare la forma tenendo conto del valore medio della tolleranza! Nell'esempio seguente, facciamo la scelta di definire la dimensione al valore medio. Questo valore 7.55 sarà quello utilizzato per la lavorazione. |
|
|
|
|
Modifica della topologia
|
Il modulo di tolleranza consente anche di modificare la topologia di un pezzo, se necessario. Una dimensione letta su un disegno tecnico CAD e il valore della geometria reale possono essere diversi. La tolleranza ti permetterà di rispettare la dimensione reale senza modificare la geometria, il che può essere difficile o forse impossibile. Ad esempio, puoi spostare un foro che è stato definito con il comando Riconoscimento Solido. Definisci semplicemente una 'tolleranza' tra un bordo della faccia e il foro e cambia la dimensione. Il foro viene spostato e verrà lavorato nella sua nuova posizione, senza modificare la geometria stessa. |
|
Mantieni cronologia
|
Le tolleranze vengono applicate ai profili, non direttamente alla geometria. Ciò significa che non modifichiamo il modello CAD originale ricevuto dal reparto CAD o dal cliente. Il vantaggio è la possibilità di modificare il valore della tolleranza quante volte necessario. Puoi applicare la lavorazione e modificare la tolleranza successivamente, la cronologia verrà mantenuta. |
|
