Cicli: PAM , Sgrossatura/Ripresa (forma) , Contorno Finitura (forma) , Grezzo (Rip sgrossatura)
Definizione
GO2cam ricerca il materiale rimanente applicando il percorso utensile, confrontando il poliedro che copre il solido lavorato e il poliedro calcolato dalle precedenti operazioni di lavorazione (modalità Ciclo).
Per semplificare il calcolo del grezzo, il confronto può essere fatto secondo il grezzo 'grigio' visibile sullo schermo. In questo caso, si tiene conto solo delle operazioni di lavorazione per le quali il calcolo del grezzo è impostato su ON (modalità Ultimo).
L'ultima opzione 'Finitura' non è inclusa nel ciclo Contorno Finitura (forma)
Diverse modalità per calcolare il grezzo
|
Auto |
Mix dei 2 metodi ‘ Ultimo ’ e ' Ciclo ': il grezzo grigio viene preso per il calcolo tranne per le operazioni in cui il calcolo del grezzo è OFF. In quel caso, viene preso il poliedro. |
|
Ultimo |
Confronto con l'ultimo grezzo evolutivo calcolato. |
|
Ciclo |
Confronto con l'inviluppo esatto (poliedro) dei precedenti cicli di lavorazione. Questo metodo è più preciso, ma anche molto più lungo del metodo 'Ultimo'. |
|
Finitura |
Modalità combinata con la definizione di un Diametro di Riferimento e Raggio di riferimento. Questa opzione gestisce frese a candela ma anche Fresa semisferica e Fresa torica (definendo il raggio dell'utensile). Questa opzione offre due vantaggi principali:
Questa opzione può creare materiale fittizio negli angoli in base all'utensile di Riferimento. Può generare alcuni percorsi utensile in aria, che possono aiutare a prevenire collisioni. Il tempo di lavorazione può aumentare mentre il tempo di calcolo diminuisce. Adatto, ad esempio, per materiali duri. |
Di seguito un esempio di Calcolo grezzo nell'operazione Sgrossatura/Ripresa.
|

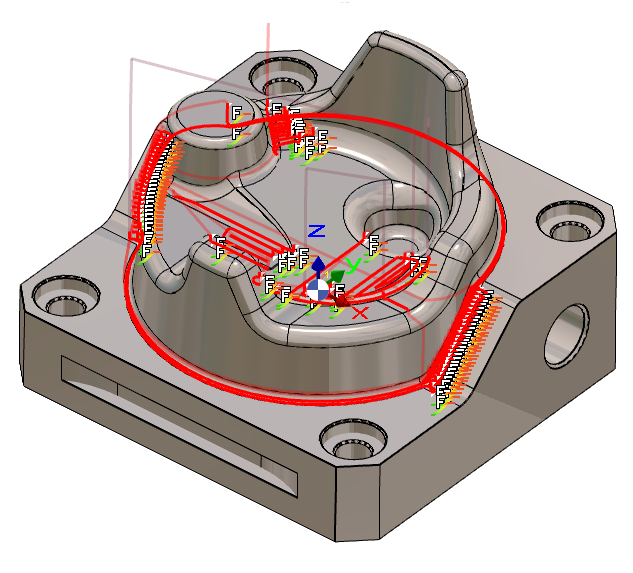

Auto Modalità: la ripresa è programmata sul pezzo. |

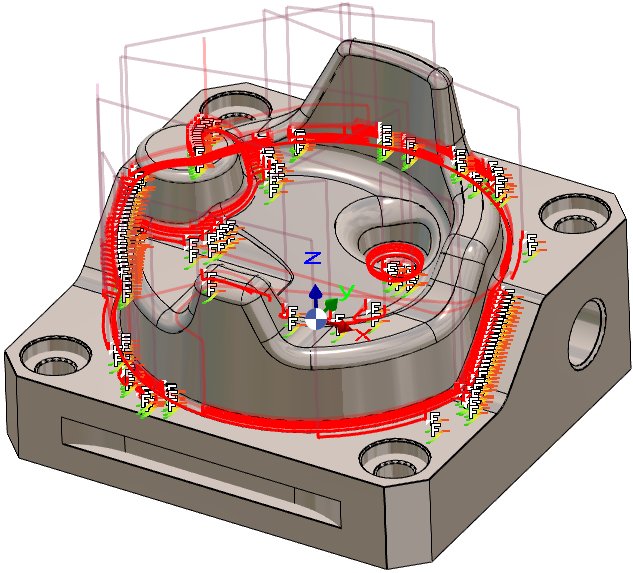

Finitura con Diametro di Riferimento=10mm e raggio=5mm. Ci sono più percorsi utensile generati, specialmente sui raccordi, per una migliore qualità di finitura. |
|
|
