La simulazione di lavorazione è un passaggio importante nella programmazione cadcam.

Consente di controllare e convalidare il processo di lavorazione, di rilevare errori di programmazione e di verificare possibili collisioni con l'ambiente macchina e i portautensili.

• La simulazione è accessibile nella Controllo/Produzione sezione della barra multifunzione. Scegliere la modalità Dinamica, Percorso Utensile o 3D Veloce.

• È anche disponibile nell'albero di lavorazione , con clic destro sulle operazioni. Qui è possibile accedere alle modalità Dinamica, Percorso Utensile e 3D Veloce in Fresatura.

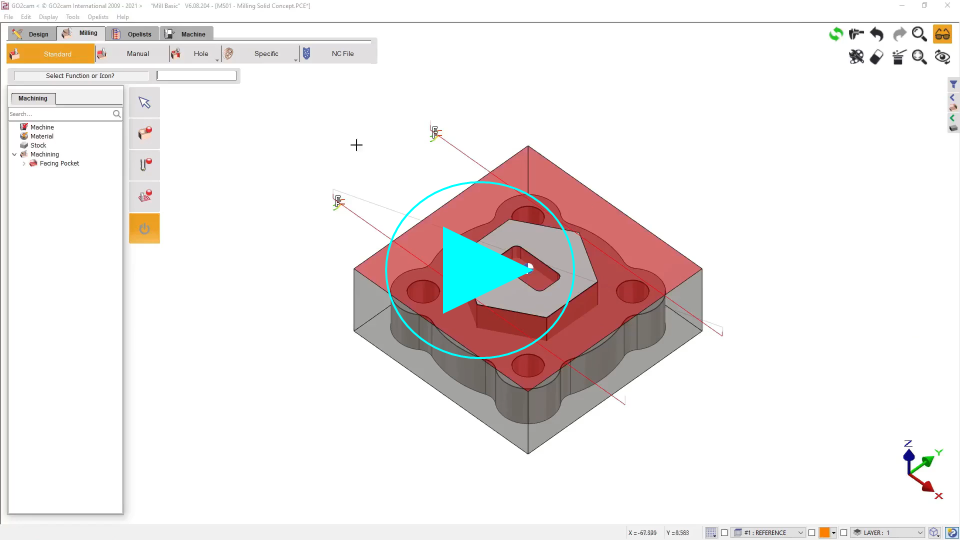

• È anche possibile visualizzare la simulazione istantaneamente subito dopo aver creato un'operazione, facendo clic destro sullo sfondo e selezionando "Simulazione".

Salto al ciclo

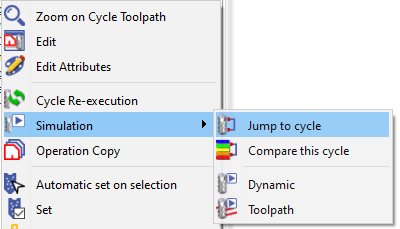

Introduzione di una nuova funzionalità che consente di eseguire istantaneamente la simulazione di un ciclo specifico senza dover calcolare le operazioni precedenti. Questa funzionalità è accessibile per ogni operazione di Fresatura e Tornitura all'interno dell'Albero di Lavorazione, sotto l'opzione Simulazione > Salto al ciclo .

• Continuo

Fare clic sull'icona 'Play' per eseguire la simulazione in continuo.

• Passo dopo passo

Fare clic su questa icona per avviare la modalità passo dopo passo . È anche possibile premere il tasto SPAZIO sulla tastiera.

Coordinate : fare clic su questo pulsante per visualizzare le coordinate dei punti del percorso utensile simulato.

Vengono fornite anche altre informazioni interessanti:

• nell'intestazione della finestra di dialogo: nome del ciclo, piano di lavoro, nome dell'utensile

• natura del movimento: segmento, arco orario o antiorario, rapido, ecc.

• la lunghezza (L) e il raggio (R) dell'elemento

• il valore della velocità di avanzamento.

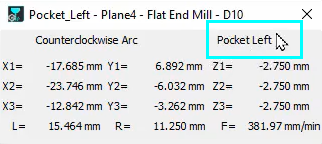

• Il nome dell'origine è ora visualizzato per ogni operazione simulata. Le etichette dell'origine (in questo caso è stata chiamata Tasca Sinistra ) sono visibili nella finestra di dialogo delle coordinate in alto a destra.

La finestra di dialogo delle coordinate è ora più facile da leggere, con testo in grassetto e icone chiare per i dettagli chiave.

• Visibilità migliorata : i nomi del Ciclo, dell'Utensile e del Piano sono ora visualizzati con le rispettive icone all'interno della finestra di dialogo, anziché nell'intestazione.

Opzioni : regolazione della visualizzazione, del rilevamento delle collisioni e della precisione, creazione di immagini, ecc.

Nella simulazione Dinamica:

• Visualizzazione: Solido e linee nascoste, Solido, Linee nascoste, Pausa se impostazione, Pausa se cambio ciclo

• Percorso Utensile: scelta del colore,

• Rilevamento Collisioni: Con dispositivo di bloccaggio, Con il pezzo

• Precisione, Precisione Utensile, Colore ciclo, Lavorazione Semplificata.

Analisi delle collisioni (solo in Dinamica e 3D Veloce).

Se le opzioni sono impostate su ATTIVO nella finestra di dialogo delle opzioni, le collisioni vengono rilevate e visualizzate in un albero. Un palloncino viene aggiunto all'icona per mostrare lo stato:

• verde: nessuna collisione.

• arancione: viene rilevato un sovrataglio. L'utensile sembra tagliare troppo materiale. Ciò accadrà, ad esempio, se si definisce un sovrametallo negativo nell'operazione!

• rosso: collisione trovata e analizzata.

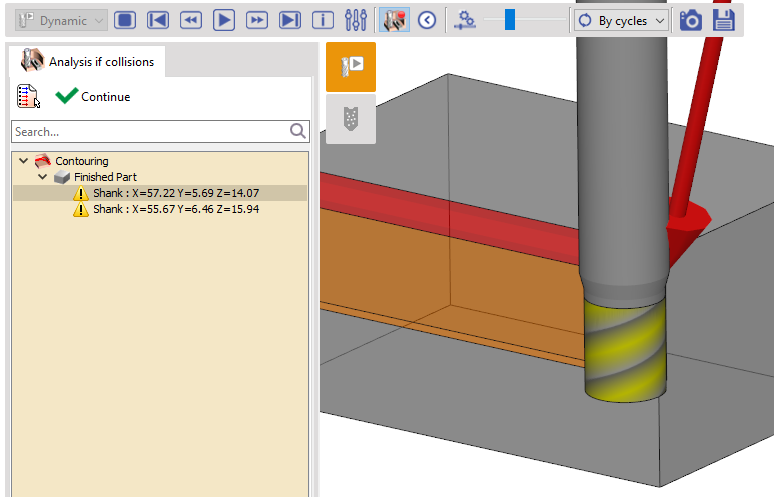

Facendo clic sull'icona, si apre l'albero delle collisioni. Qui siamo informati sugli elementi in collisione: pezzo finito o grezzo in collisione con l'utensile (pezzo tagliato), codolo o portautensile. Vengono inoltre fornite le coordinate dei punti di collisione. A schermo, una freccia rossa indica la posizione della collisione e i contatti sono visualizzati in rosso nel grezzo.

Mostra/Nascondi le funzioni aggiuntive che sono diverse per ciascuna delle simulazioni disponibili.

Controlla la velocità di simulazione con il cursore. Fare clic su questa icona per reimpostare la velocità predefinita.

Opzione

Sono offerte diverse modalità di visualizzazione percorso utensile ; il colore del percorso utensile è definito nella finestra di dialogo Opzioni.

Nella simulazione 'Percorso Utensile':

• Standard: visualizziamo l'utensile e il percorso utensile sul centro utensile

• Nessun Utensile: l'utensile non viene visualizzato, il percorso utensile è sul centro utensile

• Percorso CN: la simulazione rispetta il parametro del percorso utensile (offset pezzo o offset sinistro o offset destro)

Nella simulazione 'Dinamica':

• Senza: la traccia del percorso utensile non viene visualizzata

• Per cicli: il percorso utensile viene visualizzato ciclo per ciclo

• Per livelli: percorso utensile visualizzato per ogni livello Z

• Per lunghezza: percorso utensile visualizzato in base alla lunghezza definita nella finestra di dialogo Opzioni.

Creazione di un' immagine di simulazione in qualsiasi momento. l'immagine viene salvata nella directory IMG. Sono offerti quattro tipi di formati di file: *.BMP, *.JPG, *.PNG, *.TIF (solo in Dinamica e 3D Veloce).

Creazione file STL: il grezzo al tempo t viene creato ed esportato nel formato file *.STL. Il file viene salvato nella directory Ascii (solo in Dinamica e 3D Veloce).

• Quando usciamo dalla simulazione, mantenere la vista e il livello di zoom che we have defined during simulation.

• Ora possiamo modificare qualsiasi ciclo durante l'esecuzione della simulazione, semplicemente facendo doppio clic su di esso nell'Albero di Lavorazione.

• Lavorazione Semplificata Opzione:

  • Per impostazione predefinita, la simulazione dei 2 nuovi cicli di sgrossatura simultanea a 4 assi viene eseguita con il pezzo fisso e l'utensile che gira. Per un risultato più realistico (ma con calcolo più lungo), è possibile disattivare le opzioni ' ' nella finestra di dialogo delle opzioni. Lavorazione Semplificata .

  • Operazione di maschiatura : possiamo simulare i passi di maschiatura disattivando la 'Lavorazione Semplificata'.

Quando si avvia la modalità passo dopo passo, la velocità è stata impostata automaticamente sul valore predefinito; ora, se il valore del cursore è inferiore al valore predefinito, la manteniamo lenta quando eseguiamo passo dopo passo.

Questo nuovo comportamento consente di simulare percorsi utensile su piani sviluppati come gole avvolte su un tornio. In precedenza, la simulazione era sempre troppo veloce!

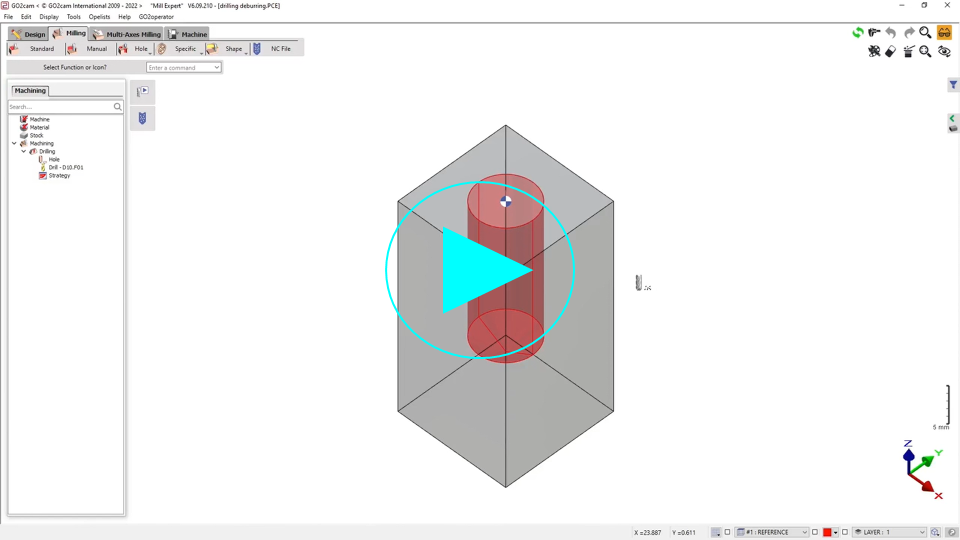

È possibile guardare un video su Coordinate di Sbavatura e Rompitruciolo in Simulazione:

È possibile guardare un video su Pausa se Ciclo Interruzione e Passi di Maschiatura:
