Ciclo: Sgrossatura, Sgrossatura sincronizzata

Definizione

Questo comando gestisce il ritiro utensile ad ogni passata.

Il menu a tendina propone:

  • Profilo: l'utensile sale lateralmente ad ogni passata (in avanzamento di lavoro).

  • Ritiro: l'utensile si ritira a 45° ad ogni passata (in rapido). Non è possibile nel tragitto pezzo.

  • Misto: le opzioni profilo e diretto sono combinate in base all'utensile utilizzato. L'angolo preso in considerazione è l'angolo di taglio dell'utensile (angolo kappa) + l'angolo di spoglia frontale definito nelle opzioni del ciclo. L'obiettivo è proteggere il tagliente della placchetta.

  • Profilo e ritiro: l'utensile sale lateralmente ad ogni passata e si ritira a 45 gradi. Non è possibile nel tragitto pezzo.

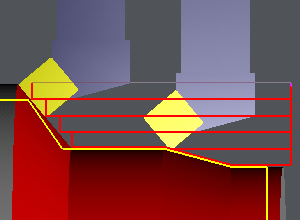

In questo esempio, l'angolo dell'utensile è 50°, l'angolo di spoglia frontale è 2°.

Misto è l'opzione scelta: la prima pendenza può essere seguita, la seconda, il cui angolo è 55°, non può essere seguita dall'utensile, vengono eseguiti ritiri diretti.
