Introduzione

GO2cam fornisce cicli di tastatura per misurare e localizzare automaticamente la posizione di un pezzo o verificare le dimensioni del pezzo sulla macchina CNC stessa.

Gli scopi principali della tastatura sono:

  1. Setup del pezzo:

    • Trovare e impostare automaticamente i punti zero (ad es. origini X, Y, Z).

    • Allineare correttamente il pezzo rilevando spigoli, angoli, fori o centri.

  2. Ispezione in-process:

    • Misurare le feature durante la lavorazione per garantire che soddisfino le tolleranze.

    • Regolare automaticamente gli offset utensile se le dimensioni iniziano a deviare.

  3. Setup e rilevamento utensile:

    • Alcuni tastatori possono rilevare la lunghezza e il diametro degli utensili, aiutando ad aggiornare automaticamente gli offset utensile.


Vantaggi:

  • Aumenta l'accuratezza e la ripetibilità.

  • Riduce i tempi di setup.

  • Automatizza il controllo qualità.

  • Minimizza l'errore umano.

Cicli di tastatura

Le varie tipologie di funzionalità di tastatura fornite nel software sono:

1

Tastatore utensile (Setup utensile - Rottura utensile)

Obiettivi:

  • Misurare le dimensioni dell'utensile e adattare di conseguenza l'offset utensile

  • Verificare l'usura dell'utensile permettendo eventualmente il cambio con un utensile gemello

  • Verificare la presenza dell'utensile / rottura dell'utensile

Non esiste un'operazione o un ciclo per definire il tastatore utensile in GO2cam perché questa operazione fa parte del cambio utensile sulla macchina.

Questo viene gestito nel Post Processor dove il codice NC per generare l'azione di tastatura viene chiamato nella procedura di cambio utensile e la macchina gestisce l'operazione.

La simulazione del tastatore utensile può essere programmata in MTE tramite il Post Processor.

2

Posizionamento grezzo sulla macchina

  • Tastatura del grezzo per fissare l'allineamento

  • Permette di correggere l'orientamento del pezzo sulla macchina.

  • Operazione GO2cam dedicata disponibile: Allineamento del pezzo

3

Tastatura del grezzo per definire le origini

  • Tastatura del grezzo per le origini dei Sistemi di Coordinate di Lavoro (WCS)

  • Operazione GO2cam dedicata disponibile: Origini sul grezzo

4

Tastatura in-process durante la lavorazione

  • Tastatura del grezzo lavorato tra le operazioni di lavorazione.

  • Assicura la giusta quantità di materiale residuo da rimuovere e anche l'usura dell'utensile e gli offset richiesti.

  • Nessuna operazione dedicata in GO2cam. Gestita manualmente e nel post-processor.

5

Misurazione pezzo finito / Controllo Qualità

  • Tastatura del pezzo per controllare e misurare le dimensioni finali.

    • Queste informazioni possono quindi essere utilizzate per riportare i risultati dimensionali effettivi del pezzo finito sulla macchina.

  • Operazione GO2cam dedicata disponibile: Controllo del pezzo

Come elencato nella tabella sopra, tre tipi di cicli di tastatura sono proposti in GO2cam:

I cicli di tastatura sono disponibili in Fresatura e Tornitura.

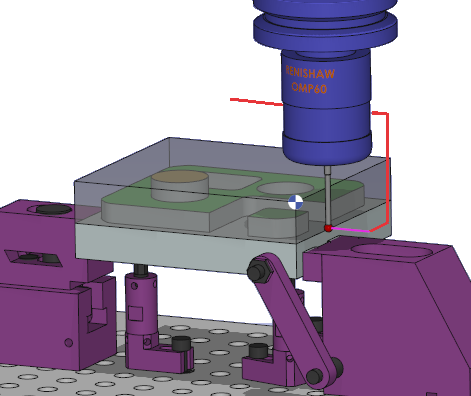

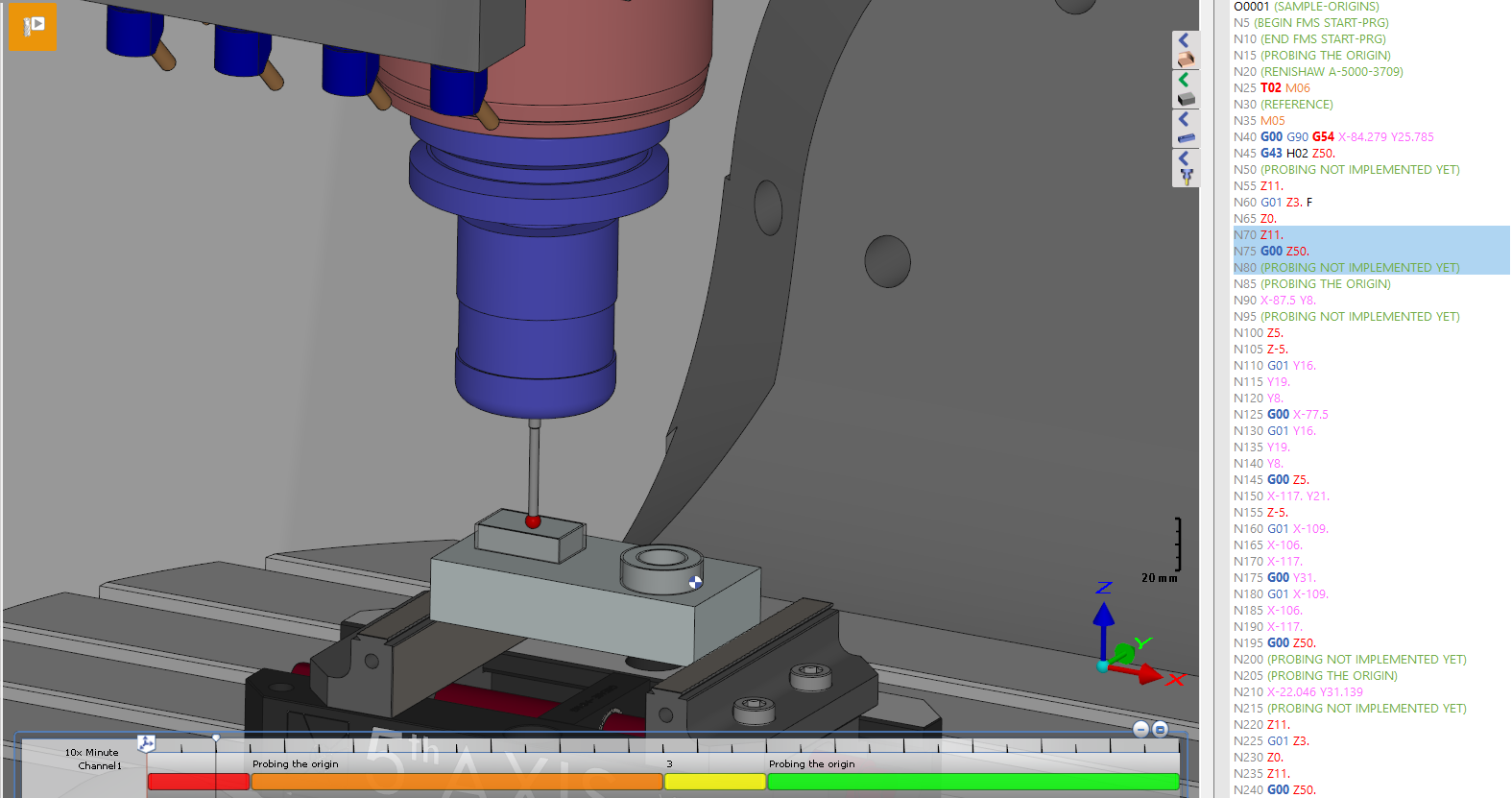

Esempio per Fresatura

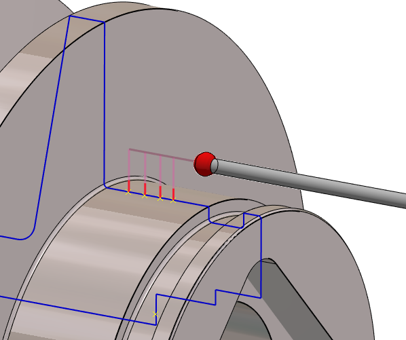

Esempio per Tornitura

▶️ Guarda un video che introduce i cicli di tastatura in GO2cam con un esempio di Origini sul grezzo.

HELP - Probing - Introduction-20250508-104723.png

La geometria Wireframe può anche essere selezionata per imporre punti specifici per la tastatura. Il punto viene quindi proiettato automaticamente sul solido secondo la direzione normale più vicina.

Se le coordinate di un punto tastato vengono modificate (SHIFT + clic sinistro), le nuove coordinate vengono automaticamente proiettate sul solido.

Il vantaggio di utilizzare la geometria wireframe risiede nella capacità di utilizzare la silhouette posizionata a Y = 0 per le operazioni di tornitura.
