Introduzione

Le Feature di Lavorazione Generali (GMF) sono un modulo opzionale che abilita il calcolo e la generazione automatica di percorsi utensile adeguati per la lavorazione di un solido prismatiche pezzo.

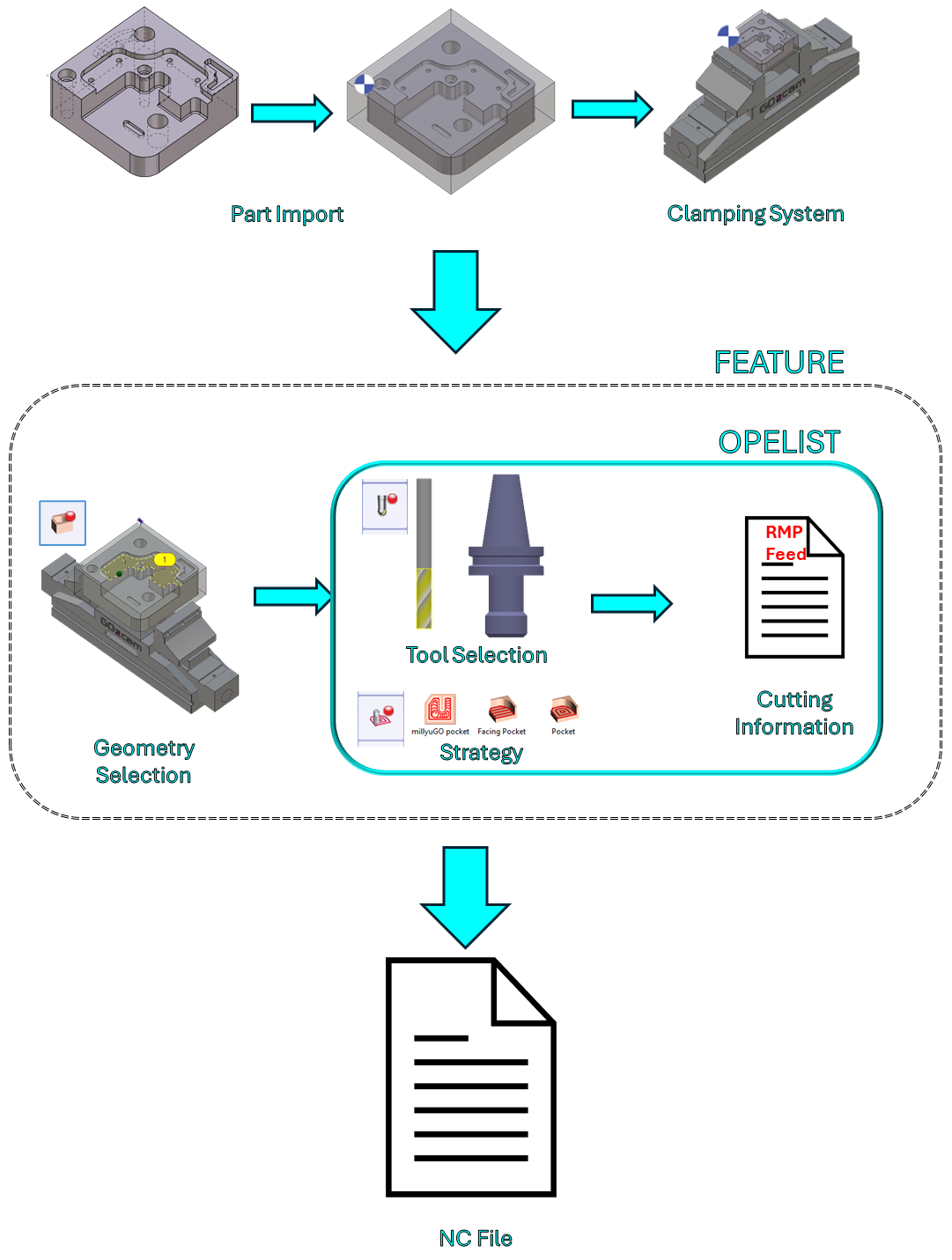

Il flusso di lavoro tipico su GO2cam è mostrato a destra. Può essere riassunto come segue:

  1. Impostazione del pezzo e dei sistemi di bloccaggio (incluso il caricamento di un macchina e materiale )

  2. Programmazione e simulazione dei percorsi utensile

  3. Generazione del file NC

Tra questi, il secondo passo è quello che richiede più tempo.

L'Opelist raggruppa alcune azioni come la selezione dell'Utensile e della Strategia e la definizione delle informazioni di Taglio. Questo aiuta a ridurre le azioni manuali richieste nel flusso di lavoro.

L'introduzione delle Feature di Fresatura riduce ulteriormente le azioni manuali richieste per la lavorazione di un pezzo.

Questa feature automatiche opzione è quasi un'applicazione a un clic che, al lancio, eseguirà:

  • Eseguirà automaticamente il riconoscimento della topologia delle feature selezionate del solido

  • Applicherà i cicli appropriati con le selezione automatica degli utensili richiesti

  • Calcolerà automaticamente con le condizioni di taglio in una questione di secondi .

Solo le Prismatiche topologie sono riconosciute e lavorate automaticamente!


A partire da GO2cam 2026, la procedura guidata del flusso di lavoro migliora ulteriormente e automatizza i primi 2 passaggi. Il flusso di lavoro, avviato all'importazione, fornisce una guida passo-passo dei processi di configurazione per il pezzo. Fornisce inoltre la possibilità di definire direttamente l'ambiente di lavorazione e implementa anche il GMF nella barra multifunzione.

Scopri il flusso di lavoro cliccando qui!

Scopri il flusso di lavoro, comprese le feature di lavorazione su un pezzo tornito-fresato, qui sotto:


Utilizzo delle Feature


Il comando Feature è disponibile nella scheda Progettazione, sotto il menu Solido.


Scegli l'icona Riconoscimento Automatico dal sottomenu a sinistra dello schermo per avviare la finestra di riconoscimento automatico.

Questa finestra può essere avviata anche, se non è stato eseguito alcun riconoscimento di feature nell'ambiente di Progettazione, direttamente nella scheda Fresatura sotto il sottomenu Foro/Feature e selezionando Automatico . Ti verrà richiesto un messaggio di errore.

Auto operation warning.png

Dopo aver cliccato OK, verrà avviata la finestra di Riconoscimento Automatico.

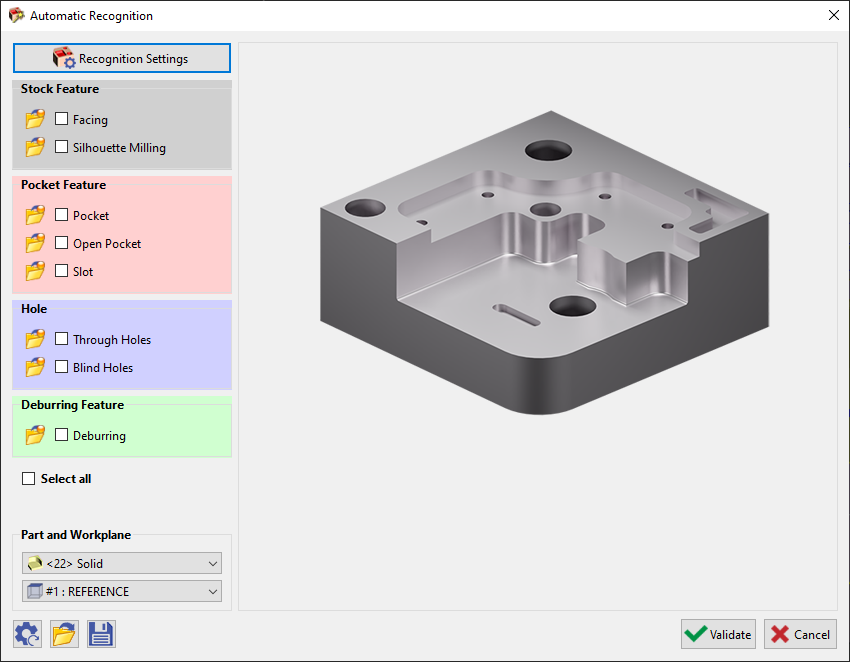

Le feature si basano su calcoli multipli:

  • grezzo basato: Spianatura e Fresatura di Sagoma

  • solido basato: Tasche e Fessure

  • HMF per il foro calcolo

  • wireframe per sbavatura .

Automatic recognition window - milling.png

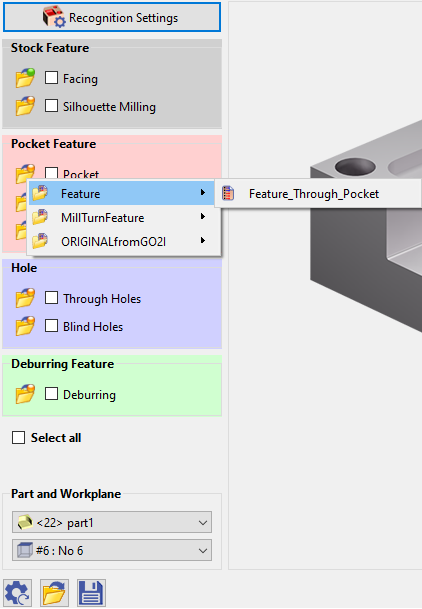

Queste feature sono collegate a opelist predefinite . Questo è indicato dal pallino arancione bubble on the folder icons.

Se clicchi sull'icona della cartella per la rispettiva feature, puoi scegliere da un elenco di altre opelist, a condizione che siano state definite correttamente, prima dell'applicazione della feature. Se seleziona manualmente l'opelist in questo modo, il pallino diventa verde in color.

Puoi selezionare le caselle individualmente per le feature richieste o seleziona tutto. Quindi clicca su Valida per eseguire il processo.

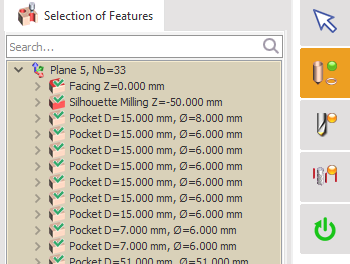

Verrà fornito un elenco di tutte le feature selezionate con la selezione automatica di utensili e strategie. Clicca semplicemente su Calcola per eseguire il calcolo della lavorazione. (Se il riconoscimento delle feature è già stato eseguito nell'ambiente di Progettazione, selezionando Automatico sotto Foro/Feature nella scheda Fresatura, verrai indirizzato direttamente a questa finestra)

Selection of Features list.PNG
  • Per il piano di lavoro , devi assicurarti che sia impostato sul piano che desideri lavorare. Se è richiesta la lavorazione su più piani,

  • Gli utensili vengono cercati nelle librerie disponibili in base alle formule e ai vincoli degli opelist
    e ai vincoli.

  • Le condizioni di taglio vengono applicate automaticamente in base al materiale e alla definizione delle condizioni di taglio per utensile. Inoltre, se i valori Ap/Ae sono definiti per ciascun utensile, vengono applicati direttamente nella lavorazione delle feature!

Automatic recognition window - details.png

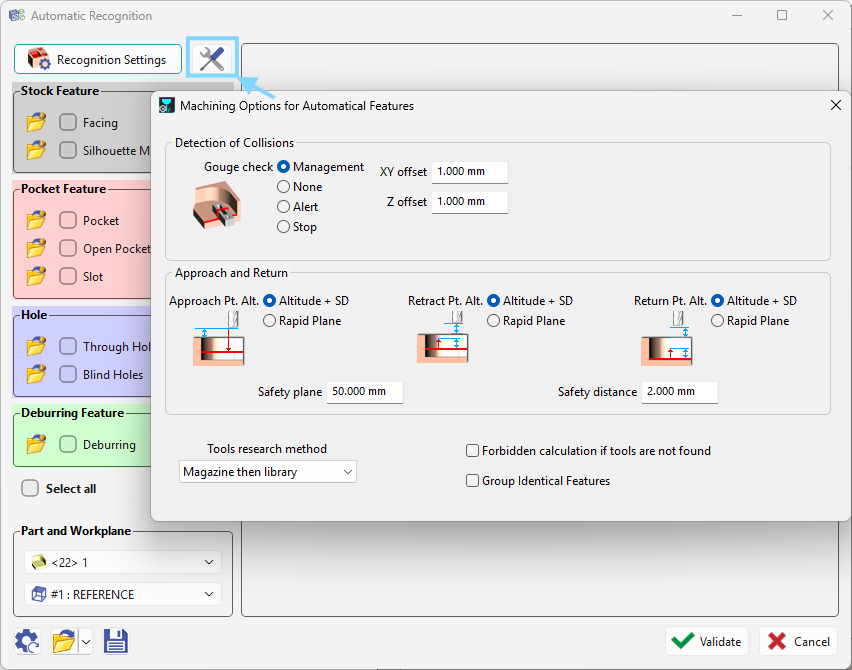

Il Dialog Feature ora include un nuovo dialogo dedicato per la gestione delle opzioni di Lavorazione.

Ciò fornisce un accesso diretto ai controlli sulla rilevazione delle collisioni, sulle altitudini di approccio e ritorno e sulle impostazioni di ricerca utensile.


Finestra Impostazioni Riconoscimento:

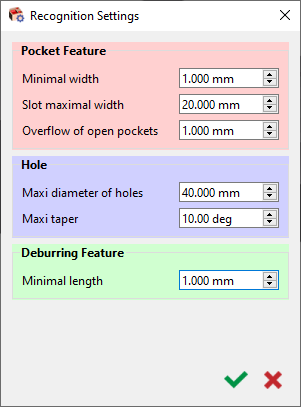

Questa finestra Impostazioni Riconoscimento è stata aggiunta a partire dalla V6.11. Permette di impostare alcuni valori preliminari per il riconoscimento delle Feature tasca e Fori .

Puoi definire la larghezza minima per riconoscere una feature come tasca

Analogamente, una larghezza massima per le fessure, un valore oltre il quale verrà riconosciuta come tasca.

Un altro aspetto interessante è che ora puoi definire un trabocco per tasche passanti , assicurando che la profondità della tasca sia completamente lavorata.

Puoi anche impostare il diametro massimo e l'angolo di conicità per riconoscere una feature come foro.

Può anche essere impostata una lunghezza minima su cui verrà applicata la sbavatura.

Recognition Settings window - Milling.png

Le configurazioni nella Impostazioni Riconoscimento e nella finestra principale Riconoscimento Automatico possono essere ripristinate cliccando su [1] .

Queste configurazioni possono anche essere salvate [3] e ricaricate [2] per l'applicazione su un altro pezzo.

Config Settings.PNG

Questo video introduce il principio del riconoscimento delle feature in fresatura con un semplice esempio.

Milling features Automation.png

Questo video dimostra l'applicazione del riconoscimento delle feature di fresatura su un pezzo complesso.

Milling Features Demonstration-20240809-095740.png
