Possibilità di creare forme di sede per chiavette pronte per essere lavorate.

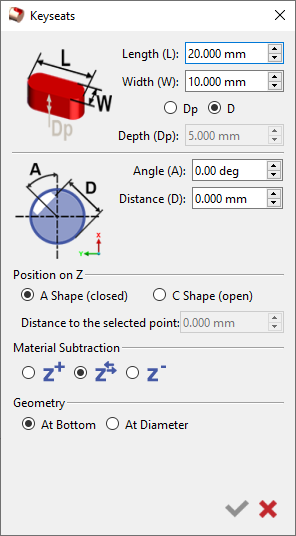

Entrando nella funzione Sede per chiavette nel menu di progettazione del pezzo, si aprirà questa finestra di dialogo.

• Lunghezza(L) - Definire la lunghezza in Z della sede per chiavetta.

• Larghezza (W) - Definire la larghezza della sede per chiavetta.

• Profondità (Dp) - Definire la profondità della sede per chiavetta

• Angolo (A) - Angolo di posizionamento attorno all'asse Z

• Distanza (D) - Distanza misurabile dai 2 lati del pezzo (annulla l'input di profondità)

• Posizione su Z - È necessario impostare la sottrazione materiale su Z- affinché funzioni.

1. Forma "A" : Crea un profilo di sede per chiavetta chiuso.3

2. Forma "C" : Crea un profilo di sede per chiavetta aperto.

Distanza dal Punto Selezionato: Specifica lo spostamento della sede per chiavetta rispetto a un punto di riferimento selezionato.

• Sottrazione Materiale: Definisce l'estensione della rimozione del materiale lungo l'asse Z. Le opzioni includono:

  • Z+: Rimuove materiale nella direzione Z positiva.

  • Z-: Rimuove materiale nella direzione Z negativa.

  • Entrambi: Rimuove materiale in entrambe le direzioni Z positiva e negativa.

• Geometria -
