Definizione


La feature Gola permette di creare gole standard o personalizzate con opelist assegnate.

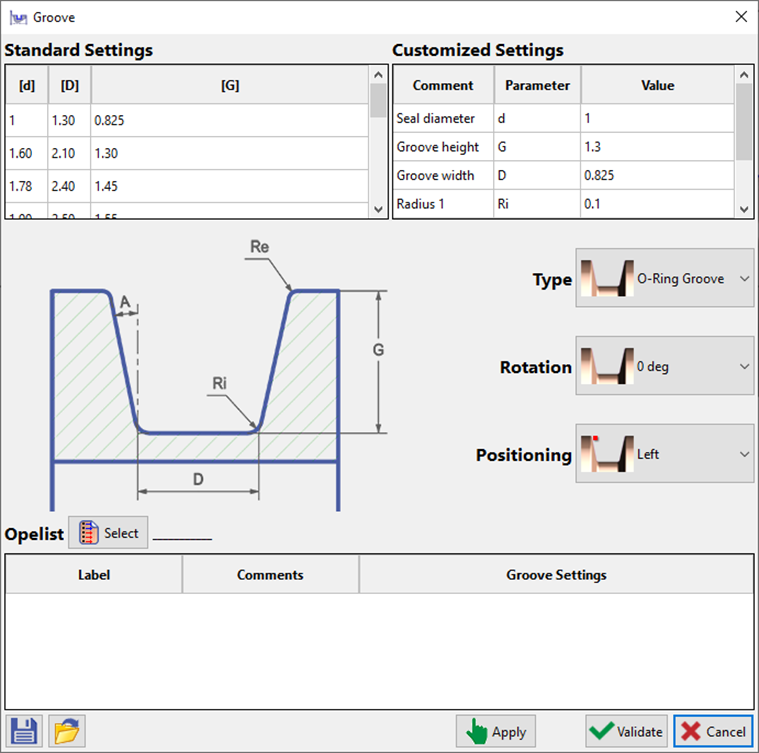

Presentazione della finestra di dialogo

Nella Feature Gola, puoi trovare:

  1. Impostazione Standard : Il comando ha un'impostazione predefinita conforme allo 'standard DIN', garantendo che le dimensioni della gola, gli angoli, i raggi e le tolleranze soddisfino le norme e le normative del settore.

  2. Impostazioni Personalizzate : Il comando consente agli utenti di personalizzare i parametri della gola in base ai loro requisiti specifici. Ciò include la possibilità di regolare parametri come larghezza, profondità, angolo, raggi, dimensioni smusso e tolleranze della gola.

  3. Assegnazione Opelist : Il comando si integra con un Opelist, che è un elenco di operazioni di lavorazione necessarie per produrre un pezzo. Ciò garantisce che l'operazione di gola sia correttamente sequenziata all'interno del processo di produzione.

  4. Salvataggio e Caricamento Preferenze Utente : Il comando offre agli utenti la possibilità di salvare le proprie impostazioni personalizzate della gola come preset per un uso futuro e di caricare preset salvati in precedenza.


Integrando queste funzionalità, il nuovo comando può offrire sia la generazione di gole conformi agli standard sia la flessibilità per requisiti di lavorazione personalizzati, migliorando la produttività e l'efficienza dell'utente.

Come lavorare con Opelist ?

Ecco il flusso di lavoro per definire un Opelist e utilizzarlo nel comando Feature Gola

Creazione dell'Opelist

Dal Menu Testo, usa Opelist > Creazione per creare un Opelist vuoto. Rinominalo e usa il tasto destro per aggiungere un'operazione Gola Diretta ( Aggiungi > Tornitura > Sfondamento > Diretto )

Vedi Gestore Opelist per maggiori dettagli sulla creazione di Opelist

Impostazione parametri Opelist

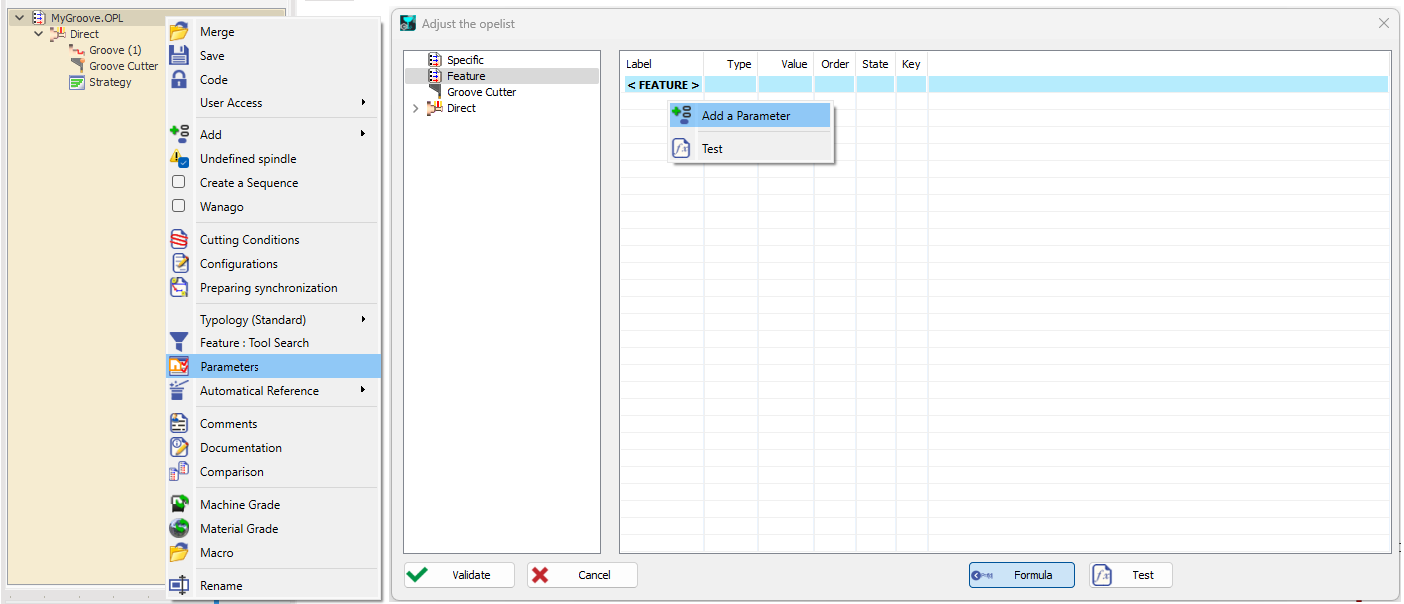

Fai clic destro sul nome dell'Opelist per accedere ai parametri dell'Opelist.

Fai clic sul pulsante Formula per visualizzare i parametri avanzati

Fai clic su Feature per visualizzare i parametri della feature e fai clic destro sulla lista dei parametri per aggiungere un parametro


Quindi aggiungi due parametri di distanza, Larghezza e Raggio, e imposta i loro campi KEY con WIDTH e RADIUS

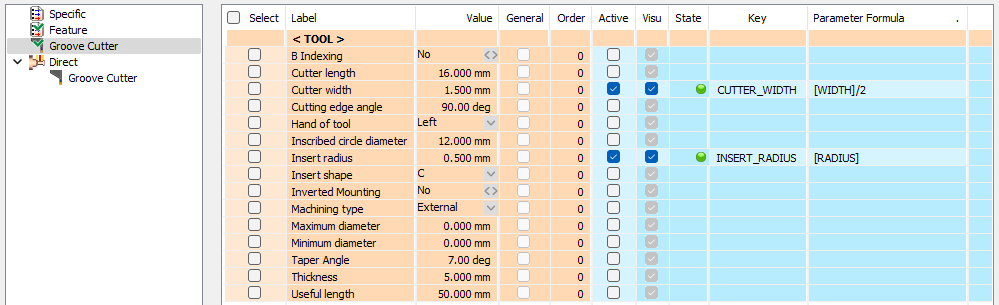

Infine, nei parametri della Fresa Gola, collega la Larghezza fresa e il Raggio placchetta ai parametri della feature creati in precedenza


Fai clic su Valida per confermare i parametri e chiudere la finestra di dialogo.

Quindi fai clic su Valida nel Gestore Opelist per salvare il tuo Opelist.

Uso dell'Opelist

Una volta creato, l'Opelist è visibile nel comando Feature Gola e può essere selezionato. I parametri della gola possono ora essere collegati ai parametri della feature dell'Opelist WIDTH e RADIUS, al fine di impostare la Larghezza fresa e il Raggio placchetta.


Lavorazione

La lavorazione della gola può ora essere semplicemente aggiunta alla lista di lavorazione utilizzando Tornitura > Pezzo > Feature 2D
