Si prega di leggere la spiegazione sottostante e notare che è possibile guardare video tutorial in fondo alla pagina.

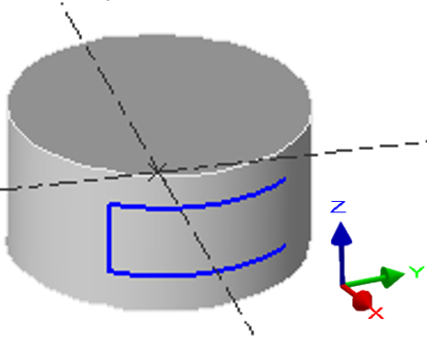

Creazione di un piano sviluppato attorno a un asse. Scegliere il distanza (diametro del cilindro) e l'asse di rotazione .

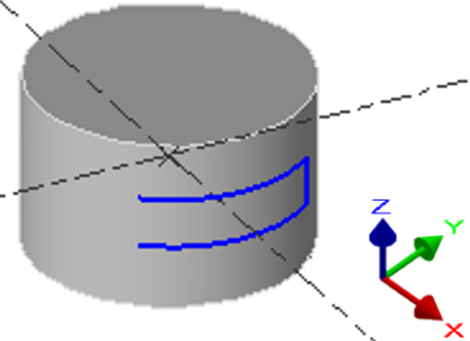

Una volta creato il piano, è possibile utilizzare qualsiasi comando di geometria 2D per disegnare all'interno di questo piano. La geometria verrà avvolta attorno al cilindro. Quindi è possibile programmare lavorazioni a 2 assi che verranno avvolte attorno alla forma.

Durante la lavorazione, è possibile selezionare l'orientamento Orientamento Z dell'utensile.

Ci sono due opzioni:

• esterno

• interno

Una nuova finestra di dialogo consente ora la creazione di piani avanzati utilizzando le stesse impostazioni disponibili nella barra multifunzione.

Diametro/Raggio : Specificare il diametro per l'area di sviluppo. Per uno sviluppo cilindrico semplice, è possibile inserire direttamente il diametro in questo campo.

Orientamento : Selezionare come è posizionato il piano di sviluppo; questa scelta determina se la lavorazione avverrà all'esterno o, per grandi componenti torniti, eventualmente con una testa angolare sulla superficie interna.

Unità Ordinata : Scegliere tra un'unità di gradi o mm (o pollici). Questa impostazione definisce l'unità per l'asse verticale (Y o C) sul piano di sviluppo.

Direzione Ordinata : Indicare la direzione del segno '+', puntando verso Alto o Basso

Basso Direzione Ordinata

Alto Direzione Ordinata

L'importazione avviene tramite proiezione con il comando Proiezione in piano sviluppato disponibile nel menu Piano di Lavoro. Nel comando Proiezione, 4 modalità di creazione del profilo sono disponibili; Automatico, Percorso spigoli, Facce di supporto e Geometria 2D.

Si apre una finestra di dialogo selezionando Proiezione in piano sviluppato.

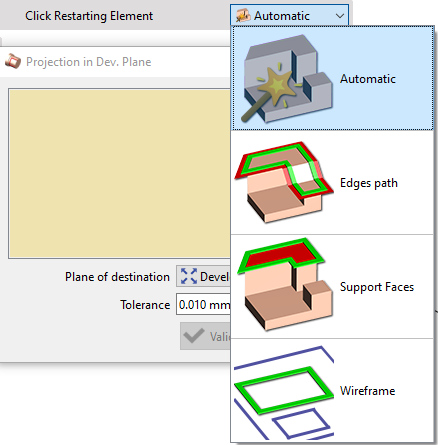

Clicking on the + verde Icon will give us access to choose the mode of profile creation:

Automatico consente al software di scegliere il metodo ottimale per selezionare i profili.

Percorso Spigoli consente la selezione diretta degli spigoli di un solido, senza recuperare geometria 2D in anticipo.

Facce di Supporto offre la possibilità di cliccare semplicemente su una faccia per selezionare più profili.

Geometria 2D consente di selezionare qualsiasi geometria 2D disegnata o esistente sul solido.

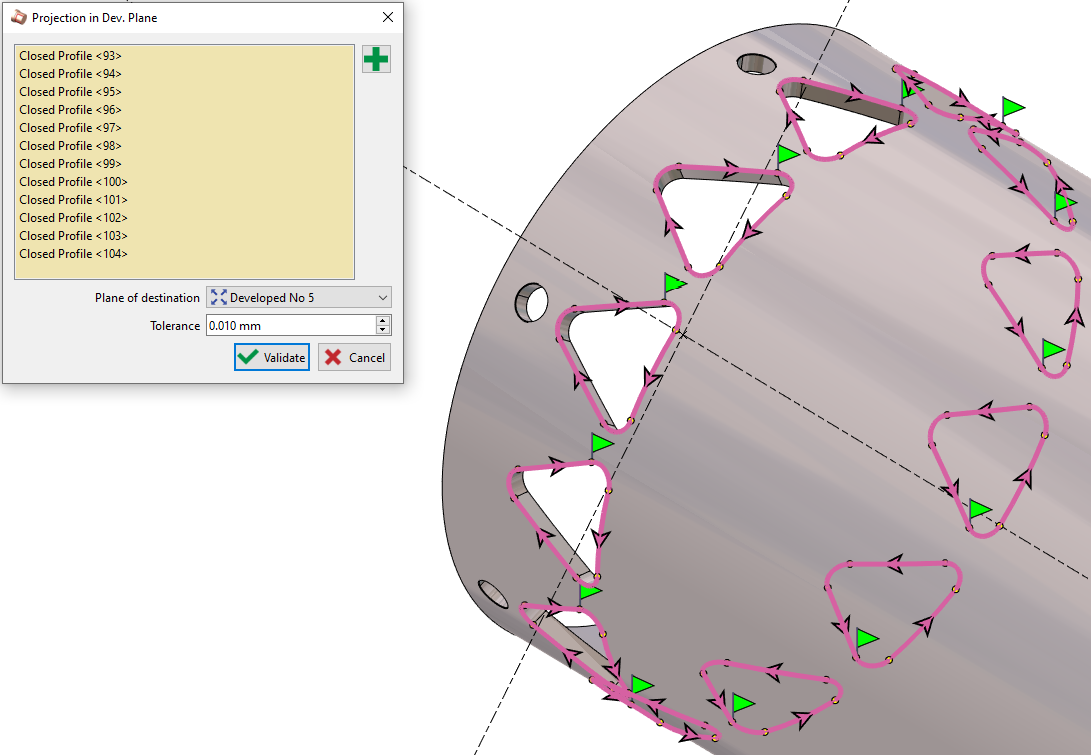

Alla selezione multipla di profili, la continuità viene applicata sugli elementi in posizione 0° e 180°. Inoltre, i fori non vengono presi in considerazione.

L'utente ha ora anche la possibilità di aggiungere o rimuovere manualmente qualsiasi profilo dalla finestra.

Watch a video demonstrating the various features added for Developed Plane.

Una volta creato il piano di lavoro, è molto semplice: procedere come si farebbe normalmente con qualsiasi altra forma. Basta assicurarsi di lavorare attualmente nel piano sviluppato.

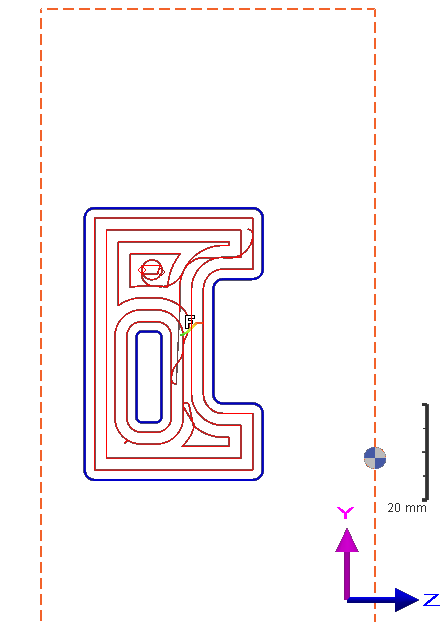

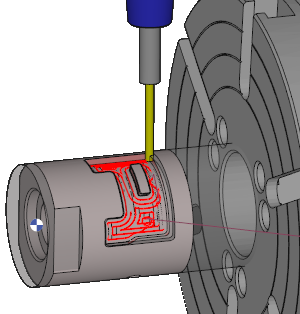

È possibile programmare qualsiasi operazione a 2 assi, come mostriamo nell'esempio con una tasca.

È possibile guardare un video su come proiettare profili e lavorarli in piano sviluppato:

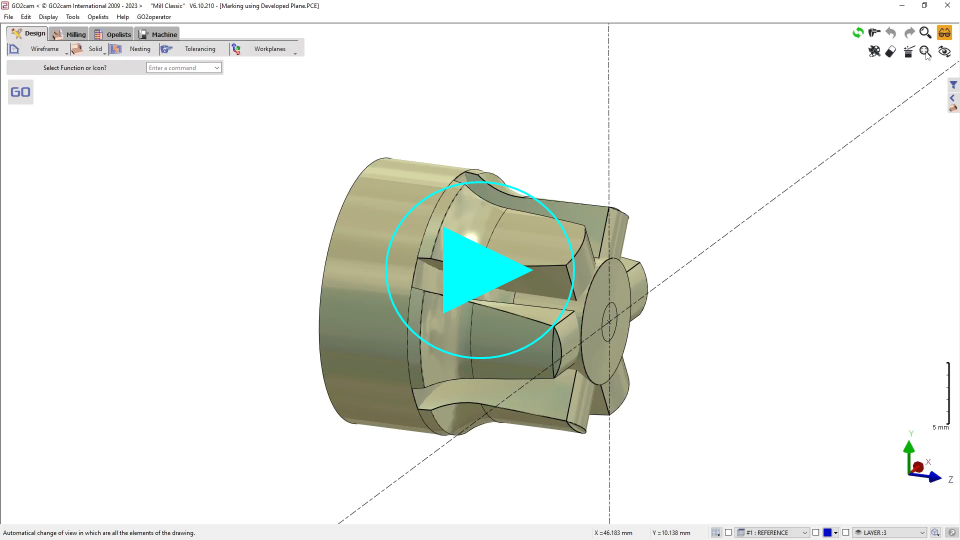

Ecco un video in cui avvolgiamo un testo su un cilindro e poi programmiamo un'operazione di Marcatura in un Piano Sviluppato:

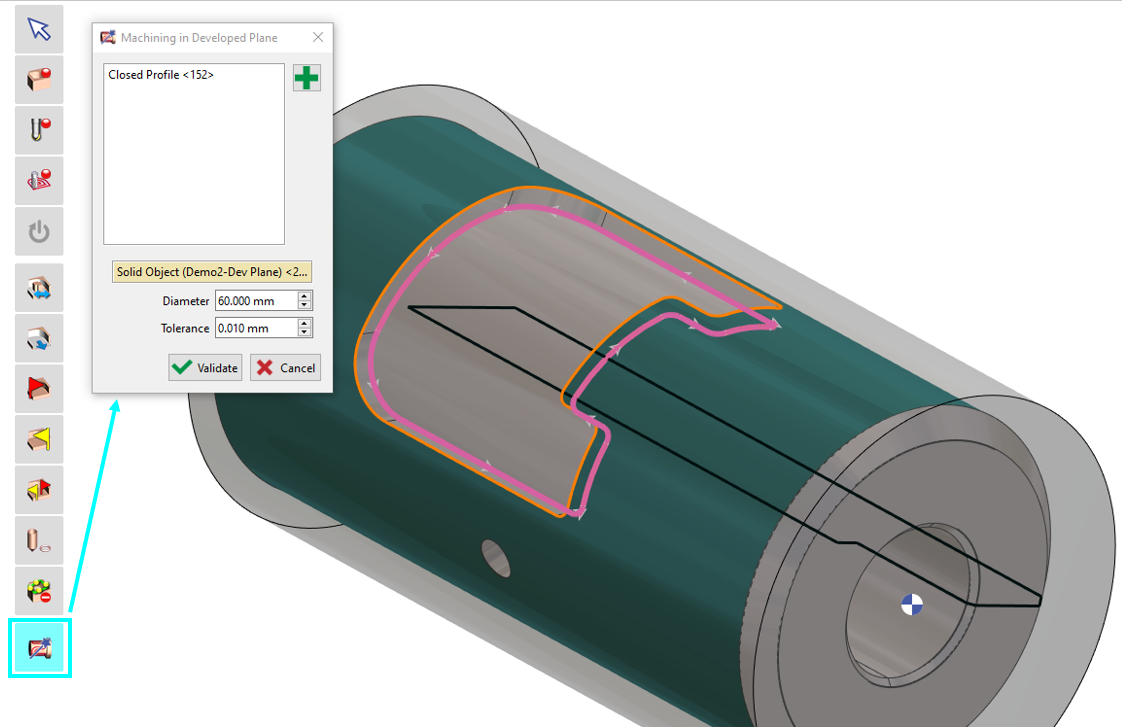

È possibile utilizzare la funzione piano sviluppato quando si seleziona la geometria da lavorare. Cliccando sull'opzione di selezione geometria, sarà visibile un'icona che rappresenta la lavorazione in piano sviluppato. Selezionare il profilo desiderato da lavorare nel piano sviluppato. Per il diametro, è possibile inserire manualmente il valore o selezionare il solido, e il diametro verrà riempito automaticamente. Una volta validato, procedere alla scelta dell'utensile appropriato e del ciclo di lavorazione.
