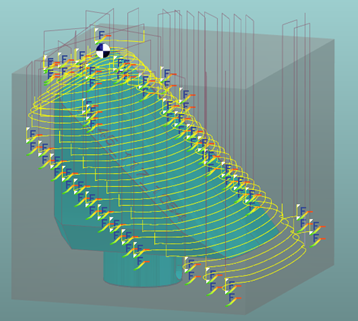

Il ciclo di ripresa fonderia permette di riprendere il pezzo, ma basandosi sullo stesso principio della sgrossatura fonderia. La ripresa si basa su un blocco grezzo, con profilo parallelo al pezzo.

• È necessario inserire lo spessore tra il pezzo e il blocco grezzo.

• I parametri per la ripresa permettono di definire su quale tipo di sezione del pezzo ci saranno le riprese.

• Il valore di cresta desiderato dopo la ripresa deve essere inserito.

Area di dialogo

Parametri

Strategia Tragitto Utensile

Senso Lavorazione

Metodo di lavorazione

Ottimizzazione

Limitazione Lavorazione

Zona di limitazione

Zona minima di lavoro

Spostamento totale per non tallonare l'utensile

Sottosquadra e Riprese

Lavorazione di sottosquadri

Ripresa cime

Ripresa creste

Altezza Cresta

Grezzo fonderia

Spessore

Calcolo ricoprimento

Ricoprimento

Valore ricoprimento (Ae)

Altezza cresta fondo

Rispetta Cresta fondo

Passo in Z

Passo in Z (Ap)

Sovrametalli

Sovrametallo XY

Sovrametallo Z

Sovrametallo normale

Lista delle quote di altitudine

Lista delle quote di altitudine

Area di dialogo

Parametri

Sicurezza (in Z)

Alt. Piano Guardia

Distanza di sicurezza

Approccio e ritorno in Z

Alt.Pt. Approccio

Alt. pt. risalita

Alt.Pt. Ritorno

Discesa Z

Discesa

Raggio elica min.

Raggio pendenza mini.

Raggio zona lav. mini

Angolo di discesa

Gestione dei rapidi

Movimenti: Rapido, G1 Fmax, G0/G1 Fmax

Dist sicurezza Fmax

% Rapido/Fmax

Sicurezza (in XY)

Dist sicu XY

Ds / Coda Utensile

Gestione del porta utensile

Area di dialogo

Parametri

Condizioni di taglio

Qualità

Velocita di Taglio

Avanz. per Dente

Senso di rotazione

Velocita Rotazione

Avanzamento discesa

Unità Avanzamento

Numero di Gamma

Refrigerante specifico

Nr Refrigerante

Numerazione Utensili

Nr Utensile

Numero specifico

N° correttore lunghezza

Nr CorrDiam

Campi Utente

Commento

Controllo Medio

Set Fresatura

Area di dialogo

Parametri

Comportamento su morse e componenti

Gestione collisioni

Offset XY

Zona di sicurezza

Offset Z

Ottimizzazione Tragitto Utensile

Tolleranza zona di ripresa

Tratta ricoprimento maxi

Coefficente di riduzione avanzamento

Coeff ricoprimento massimo

Tipo cappio alta velocità

Raggio Cappio Alta velocità

Raggio contorno

Calcolo Curve

Tolleranza Curva

Taglia Curva

Calcolo Tragitto Utensile

Scomposizione degli archi del tragitto

Tolleranza di taglio degli archi

Raffreddamento

Raggio cappio

Distanza tra i cappi
