La funzione principale dei comandi è aggiungere un File GO2cam o un File CAD sul file PCE corrente. Lo scopo principale è aggiungere geometria o importare una forma grezza.

File GO2cam

Questo comando importa un file .PCE (GO2cam) nel progetto corrente.

Durante l'importazione di un file PCE:

• La geometria viene aggiunta al progetto corrente e la sua posizione deve essere definita rispetto al pezzo esistente.

• È anche possibile importare operazioni di lavorazione selezionando Sì quando richiesto.

• La definizione del grezzo non viene importata. Il grezzo del progetto corrente viene sempre mantenuto.

File CAD

Questo comando consente di importare un file CAD compatibile sul file PCE corrente. Il file viene aperto con le interfacce standard CAD. Non c'è posizionamento automatico, dovrai farlo una volta importato il pezzo.

Miglioramento dell'aggiunta di file

Il comando 'Aggiungi file' ora recupera i cicli esperti a 5 assi. Ma attenzione agli assi definiti nella finestra di dialogo del ciclo, che potrebbero cambiare durante l'aggiornamento del calcolo!

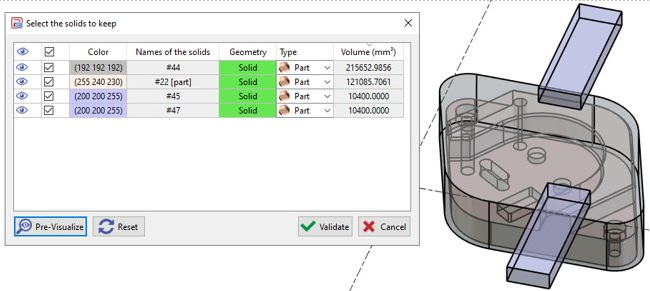

Questo comando consente di accedere alla tabella di assegnazione dei solidi, dove decidi se un solido è il pezzo, il grezzo, un elemento di fissaggio o qualcos'altro. Questa tabella è solitamente accessibile durante l'importazione di un insieme di solidi.

Questo comando, disponibile da File > Aggiungi , può essere utile nelle seguenti situazioni:

• Se il processo di importazione automatica è stato annullato ed è necessario tornare alla fase di assegnazione delle entità.

• Se il pezzo, il grezzo (modello solido) e gli elementi aggiuntivi come i morsetti sono stati progettati o importati, questo comando può essere utilizzato per assegnare il tipo appropriato a ciascuna entità visualizzata nell'area di lavoro.

Guarda un video che mostra l'uso dell'Assegnazione dei Solidi.
