Cycle : Tous les cycles standards
Cette commande permet de programmer un congé ou un chanfrein sur le fond de la poche et/ou des îlots et une dépouille sur les flancs de la poche et/ou des îlots.
Deux cas différents sont présentés :
-
Si le travail est effectué sur un solide, utilisez la commande profils solides : réglez ' Lecture sur solide ' sur Oui , afin d'obtenir les valeurs de dépouille, congé et chanfrein directement sur le modèle solide. Dans ce cas, les autres valeurs n'ont pas à être renseignées.
-
Si le travail est effectué sur une géométrie 2D, réglez ' Lecture sur solide ' sur Non .
Cliquez sur l'option désirée, combinez-les et vérifiez l'option choisie avec les icônes dynamiques.
Options Haut
|
Sept options sont disponibles pour la face supérieure de la poche et ses îlots : |
|
|
Normal : pas de congé ni de chanfrein |
|
Congé : le rayon est programmé à la fois sur la poche et les îlots |
|
Congé poche : le rayon est programmé uniquement sur le dessus de la poche |
|
Congé îlot : le rayon est programmé uniquement sur le dessus de l'îlot |
|
Chanfrein : le chanfrein est programmé à la fois sur la poche et les îlots |
|
Chanfrein poche : le chanfrein est programmé uniquement sur le dessus de la poche |
|
Chanfrein îlot : le chanfrein est programmé uniquement sur le dessus de l'îlot |
Options Flancs
|
Quatre options sont disponibles pour les flancs de la poche et ses îlots : |
|
|
|
Normal : pas de congé ni de chanfrein. |
|
Dépouille : la dépouille est programmée à la fois sur la poche et les îlots. |
|
Dépouille poche : la dépouille est programmée uniquement sur la poche. |
|
Dépouille îlot : la dépouille est programmée uniquement sur l'îlot. |
Options Fond
|
Sept options sont disponibles pour le fond de la poche : |
|
|
|
Normal : pas de congé ni de chanfrein |
|
Congé : le rayon est programmé à la fois sur la poche et les îlots |
|
Congé poche : le rayon est programmé uniquement sur le fond de la poche |
|
Congé îlot : le rayon est programmé uniquement sur le fond de l'îlot |
|
Chanfrein : le chanfrein est programmé à la fois sur la poche et les îlots |
|
Chanfrein poche : le chanfrein est programmé uniquement sur le fond de la poche |
|
Chanfrein îlot : le chanfrein est programmé uniquement sur le fond de l'îlot |
Selon les options choisies, certains paramètres, accessibles ou non, sont prêts à être renseignés :
Pour Haut et Fond :
- Rayon / Hauteur : entrez la valeur du rayon si Congé est choisi, entrez la hauteur du chanfrein si chanfrein est choisi.
- Angle chanfrein : angle du chanfrein.
- Valeur crête : valeur de la crête sur la dépouille.
Pour un cycle de contournage, valeur de rayon négative peut aussi être définie, afin d'usiner un congé inversé pour une 'rainure' avec une fraise 3 tailles.
|
|
Options d'angle :
Cette option n'est pas disponible pour le Cycles de rappel Z .
Lorsqu'une dépouille est programmée, les angles peuvent être usinés de deux manières différentes :
|

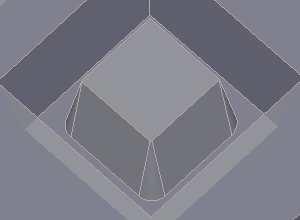

Forme ronde |

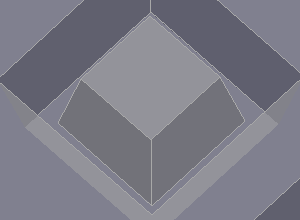

Angle vif |
|
|
