Cycle : Tous les cycles manuels, Tréflage contour

Définition

Ces commandes servent à définir les points pilotes et le calcul du parcours outil.

Type de décalage

Détermine si la compensation de rayon d'outil est prise en compte ou non.
Les options du menu déroulant sont :

	Gauche : Un G41 est généré dans le code ISO.
	Centre : Un G40 est généré dans le code ISO.
	Droite : Un G42 est généré dans le code ISO.

Trajet

Détermine si le parcours outil généré par GO2cam prendra en compte le rayon de l'outil.
Le menu déroulant propose :

	Gauche : GO2cam génère un parcours outil décalé à gauche du profil et gère les zones où l'outil ne peut pas usiner le contour à cause de sa taille.
	Pièce : GO2cam ne recalcule pas de trajectoire décalée. Si l'outil ne passe pas, GO2cam recalcule un nouveau parcours adapté et gère ainsi les collisions.
	Droite : Identique à l'option gauche, mais à droite du parcours outil.
	Pas de gestion de collision : GO2cam génère un parcours outil correspondant exactement au profil (pas de décalage) et il n'y a pas de gestion de collision.

Contrôle automatique du côté d'usinage. Pour cycles manuels programmés sur solides , ceci est non disponible avec des profils 2D incluant des arêtes.

Tous les cycles manuels

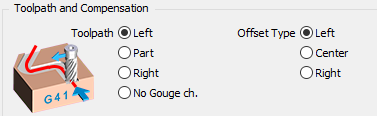

Contrôle automatique du côté d'usinage

Si le sens du profil et le sens du parcours outil ne correspondent pas selon la forme du solide , GO2cam inverse le sens du profil .

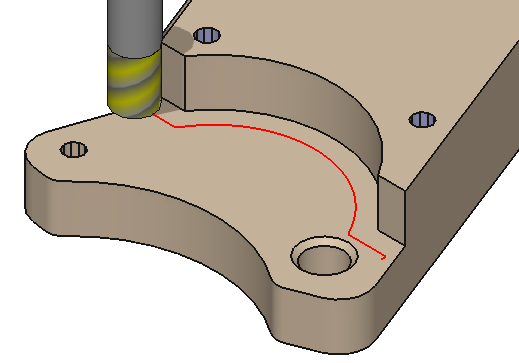

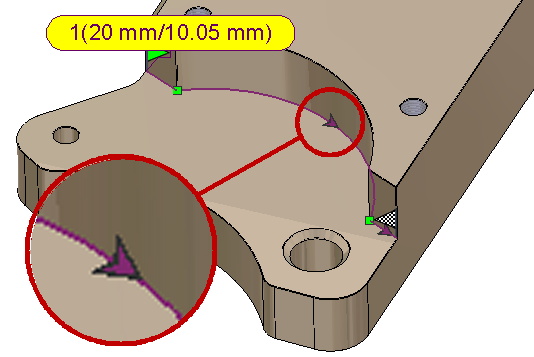

Dans l'image de droite, le profil est sens antihoraire et l'outil est programmé sur le côté gauche du solide : GO2cam inverse automatiquement le sens du profil pour éviter d'usiner à l'intérieur de la pièce.

Pour cycles manuels programmés sur solides , ceci est non disponible avec des profils 2D incluant des arêtes.

Coef R max

Coef R max : Dans le cas d'un parcours 'Pièce', certaines machines n'acceptent pas un rayon égal au rayon de l'outil. GO2cam gère cette situation avec le coefficient R max .

Avec 1.01, le rayon du parcours outil sera R = rayon outil x 1.01 .

Type de raccord

Avec cette option, vous pouvez générer des G2/G3 (arcs) dans les angles vifs.

L'option 'Intermédiaire' est disponible uniquement pour les profils fermés. La génération de G2/G3 se fait sur tous les angles sauf sur le dernier angle.

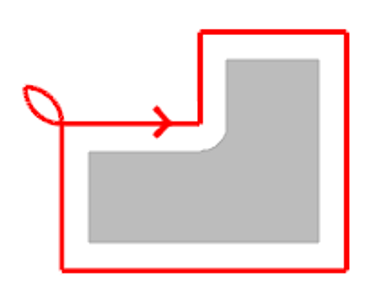

Exemple sur parcours Gauche/Gauche :

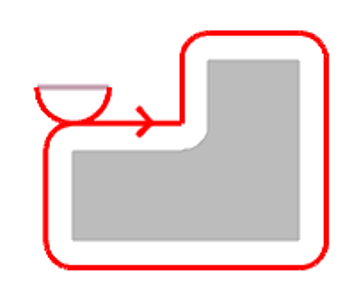

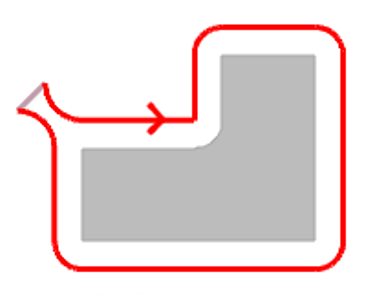

Mode Cercle	Aucun	Mode intermédiaire

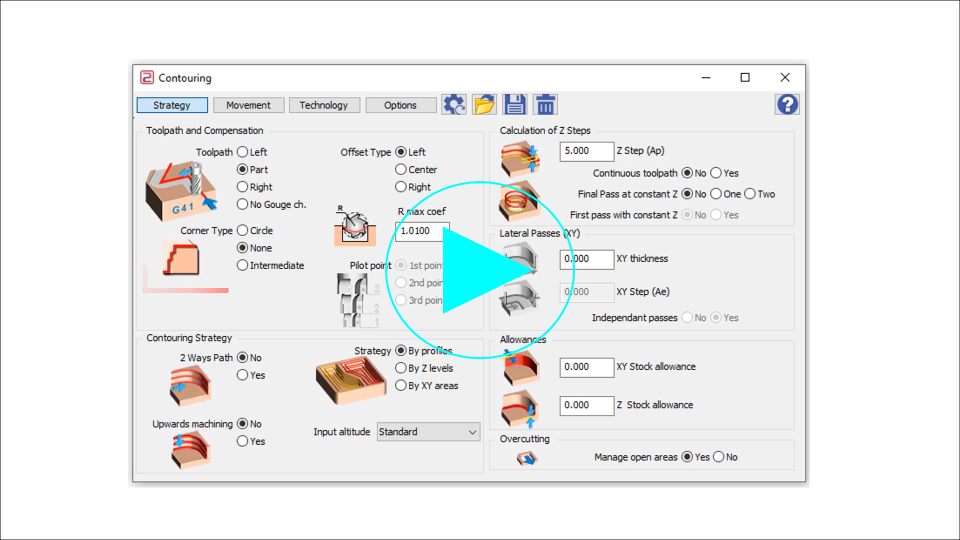

Regardez une vidéo montrant les différents types de raccords disponibles pour le Contournage Manuel dans GO2cam.
