Cette option est utilisée dans plusieurs cycles d'usinage, avec des objectifs et des comportements différents.
Utilisez le Arbre sur le côté droit de l'écran.
Cycle: Finition gorge / Finition Ø/face
Définition pour Finition gorge
En cas de finition flanc/flanc, cette option permet de définir un recouvrement entre les 2 passes de finition .
Règles
-
Le recouvrement n'est effectué que si la gorge a un fond plat .
-
S'il n'y a pas assez de place pour respecter la valeur, le recouvrement est effectué avec une valeur plus petite .
Veuillez vérifier les exemples ci-dessous : nous définissons un recouvrement de 3mm .
|
1. La gorge a un fond plat avec une largeur de 6 mm . |
Premier flanc de la finition |
Deuxième flanc de la finition : le 3 mm de recouvrement est respecté . |
|
|
|
|
2. La gorge a un fond plat avec une largeur de 1 mm . |
Premier flanc de la finition |
Deuxième flanc de la finition : le recouvrement de 3 mm ne peut être respecté, mais le recouvrement est effectué quand même (0.5 mm) |
|
|
|
|
3. La gorge n'a pas de fond plat |
Premier flanc de la finition |
Deuxième flanc de la finition : le le recouvrement ne peut être effectué du tout. |
|
|
|
Définition pour Finition Ø/face
Le recouvrement est une surlongueur entre 2 éléments consécutifs à usiner.
Cette option est étroitement liée au paramètre Retrait, qui permet de raccourcir les passes primaires, en fonction du mode d'usinage choisi.
Voici quelques exemples avec la configuration : Face puis Diamètre (dans la Priorité de finition) .
Le trajet jaune est effectué en premier, puis l'outil est rétracté et enfin le trajet vert est effectué.
|

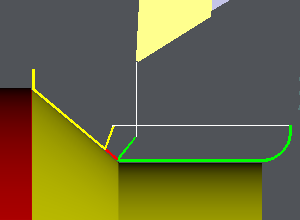

Recouvrement = 1 mm Retrait = 0 mm Le trajet 'vert' recouvre le trajet jaune avec la valeur de recouvrement définie. |
|
|

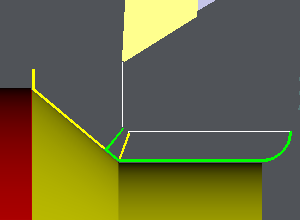

Recouvrement = 1 mm Retrait = 0.5 mm Le trajet jaune est 0.5 mm plus court pour laisser de la matière sur le coin. Le trajet vert termine la forme en recouvrant le trajet jaune. |
|
|

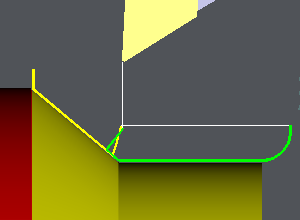

Recouvrement = 0 mm Retrait = 1 mm Dans ce cas, la forme n'est pas correctement finie ! |
|
