Présentation

Un profil est un enchaînement d'entités géométriques, il est obligatoire pour l'usinage (sauf pour les cycles point à point). Cette fonction permet de créer et par conséquent d'analyser un profil avant usinage.


Symboles utilisés :

Points de départ et d'arrivée sur un profil fermé (Définition auto/manuelle)

Point de départ sur un profil ouvert

Continuité entre 2 entités
Les couleurs dépendent du sens droite ou gauche du profil

Point d'arrivée sur un profil ouvert

Tangence entre 2 entités

Sens du profil

Il y a 2 façons de créer un profil :

  • Définition automatique avec une fenêtre de sélection

  • Définition manuelle entité par entité

Définition automatique

Le principe est de faire une fenêtre de sélection. Il y a plusieurs possibilités. Voici les 3 plus fréquentes, la fenêtre de sélection est le rectangle blanc :

Fenêtre de sélection extérieure

Fenêtre de sélection intérieure

Fenêtre de sélection incluant plusieurs entités

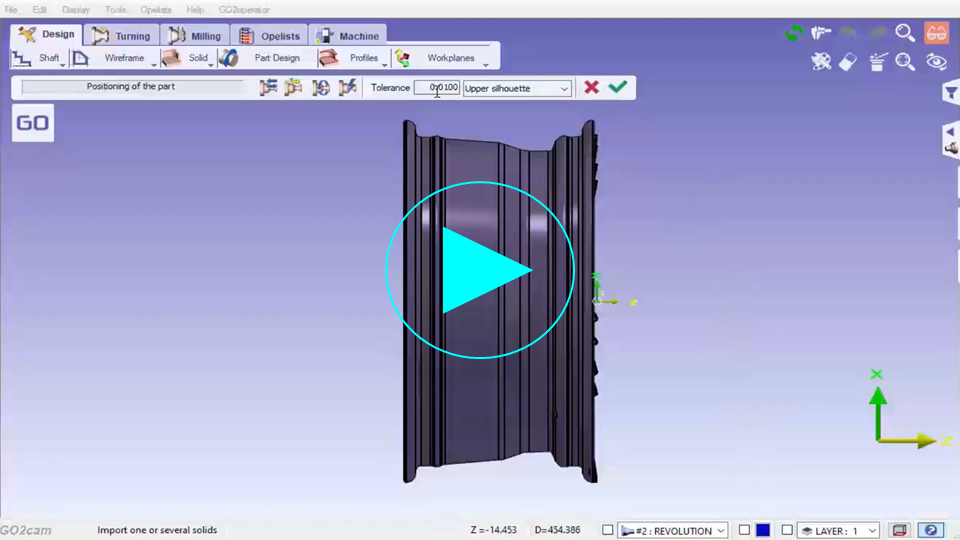

▶️ Voici une vidéo qui inclut l'utilisation des commandes Profil automatique définition par fenêtre de sélection et Continuité géométrique :

Repairing of silhouette method 2.png

▶️ Définition par Double-Clic

Vous pouvez aussi sélectionner facilement des profils en double cliquant. La vidéo montre les différentes astuces disponibles pour des sélections rapides.

Profile Selection by double-clicking.png

Définition manuelle

Le principe est de choisir les entités du profil en fonction de l'intersection trouvée.

Trois étapes sont nécessaires :

  1. Créer le parcours du profil

  2. Définir le point de départ spécifique si besoin

  3. Définir le point d'arrivée spécifique si besoin

  1. Cliquer sur l' entité de départ , GO2cam commence un profil et s'arrête à la première intersection, attendant votre choix.



Répondre à la question dans la barre de dialogue :


Vous pouvez soit :

Cliquer sur l' entité suivante , représentée par une flèche argentée, et répéter l'opération jusqu'à la fin du profil :

Cliquer sur ' tout à gauche ' : le profil choisit le sens gauche à chaque intersection.

Cliquer sur ' tout à droite ' : le profil choisit le sens droite à chaque intersection.

Cliquer sur ' Profil OK ' : le profil est défini.

2. La deuxième étape concerne le point de départ .
Le profil est terminé, vous pouvez changer le point de départ avec plusieurs possibilités.



Répondre à la question dans la barre de dialogue :

Vous pouvez soit :

a/ Choisir un point spécial sur la première entité : cliquer dans la fenêtre (le fond) :

Vous pouvez choisir le point à la volée grâce au curseur mobile , ou choisir le départ ou le milieu de l'entité

b/ Choisir une autre entité de départ, en cliquant dessus ou avec les boutons Précédent et Suivant :

Une fois l'entité de départ choisie, vous revenez au début de la 2. étape. Vous pouvez soit :

  • définir un point particulier point de départ comme montré dans la première colonne ( a/ )

  • terminer le profil comme montré dans la troisième colonne ( c/ ).

c/ Terminer le profil : cliquer sur Profil OK

3. La troisième et dernière étape concerne le point d'arrivée . Les opérations sont strictement identiques à celles effectuées pour le point de départ. Lire le chapitre b. étape.
Le profil est maintenant terminé.
