Cycle : Usinage en tirant

Définition

Cette option est définie selon l'outil choisi. Si l'outil est choisi en premier, l'option correcte est automatiquement choisie dans la page stratégie.

Deux types d'outils différents peuvent réaliser l'opération d'usinage en tirant :

La barre plaquette indexable

Choisir Butée indexable

  • cet outil nécessite une butée indexable, le code est souvent M19.

La barre plaquette rétractable

Choisir Rotation inversée

  • la plaquette sort de son logement lors du changement de rotation de la broche.

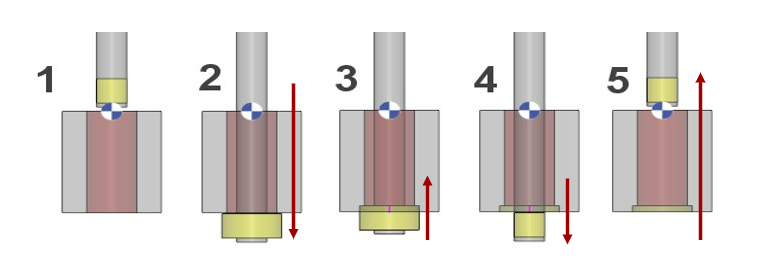

Choisir Butée pour outillage

  1. Le trou doit être percé.

  2. L'outil plonge dans le trou. Une butée est effectuée. La plaquette est montée.

  3. Usinage en tirant.

  4. L'outil redescend. La plaquette est retirée.

  5. L'outil est rétracté.
