Cycle: Filetage (Tournage)
Les profils de filetages métriques ISO
|

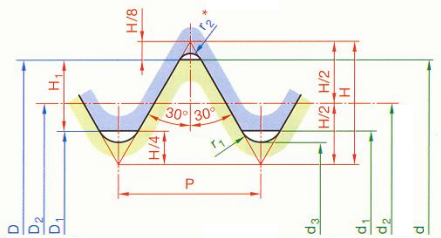

Le profil ISO pour filetages (métrique) est référencé à partir de la Norme NF ISO 68. Le profil est obtenu en taillant la vis ou l'écrou avec un plan passant par l'axe. Voir l'image de droite pour référence. Le profil en Bleu désigne l'Écrou. Le profil en Jaune désigne la Vis.
|
D, D1, D2 sont les diamètres de l'Écrou d, d1, d2, d3 sont les diamètres de la Vis. |
||
|
d=D= Diamètre nominal |
d2=D2= d - 0.6495P |
P = Pas |
H1 = 0.5412P |
|
d1=D1= d - 1.0825P |
d3= d- 1.2268P |
H = 0.866P |
r1 = 0.1443P |

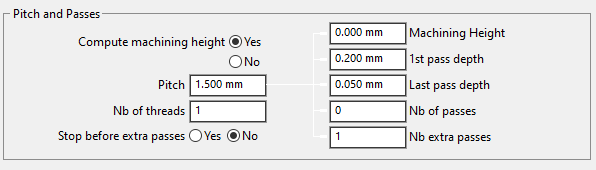

Paramètres Pas et Passes
Les options de Pas et Passes vous permettent de configurer différents paramètres pour les opérations de filetage.
|
Calcul hauteur usinée |
Oui ou Non |
|
Pas |
Pas du filetage ou décalage entre 2 plongées successives. |
|
Stop avant passes à vide |
Création d'un stop avant l'appel des passes à vide. |
|
Hauteur usinée |
Hauteur usinée |
|
Profondeur 1ère passe |
Profondeur incrémentale correspondant à la passe de coupe |
|
Profondeur dernière passe |
Profondeur de la dernière passe d'usinage (passes décroissantes). |
|
Nb de passes |
Permet de vérifier le nombre de passes. |
|
Nb passes à vide |
Nombre de passes de finition en bout d'usinage. |

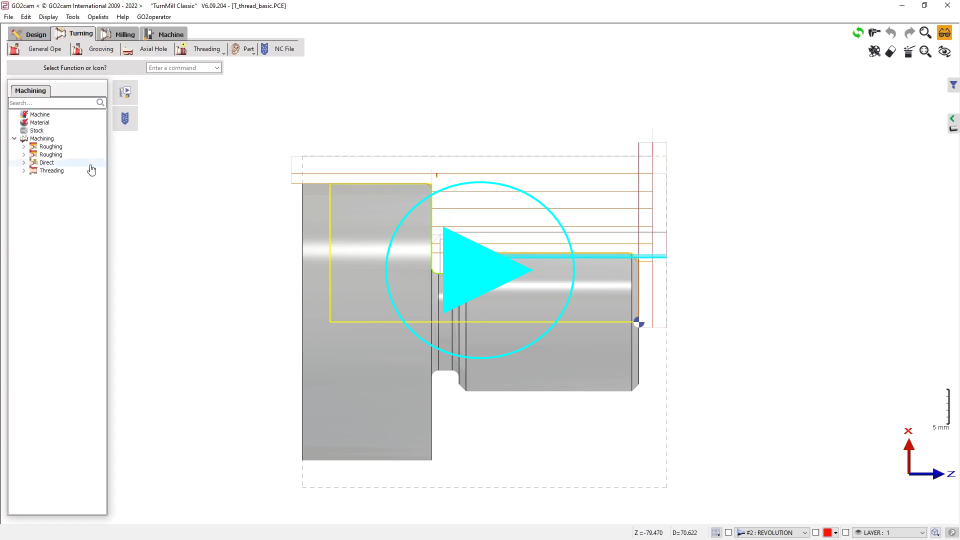

Les calculs des différents paramètres de filetage sont effectués automatiquement dans GO2cam en se basant sur la norme.
Lorsque vous modifiez le paramètre pas la Hauteur usinée et Nb de passes changent en fonction du type de plaquette utilisé pour l'opération et de la norme ISO.

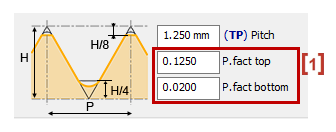

In the tool window above, we defined the pitch and the factors [1] (Top and bottom) to determine the total thickness between the outer pass and the inner pass.
La passe d'usinage doit prendre en compte les positions H/8 et H/4 C'est ce calcul qui justifie la différence.
|
|
