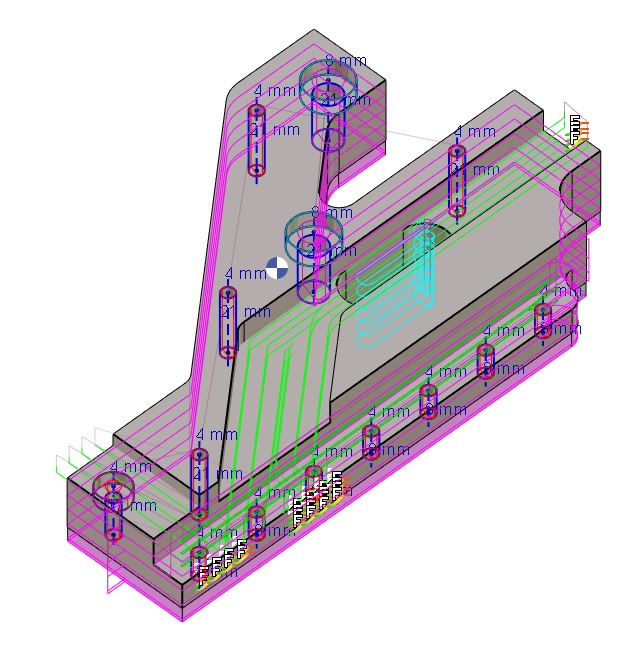

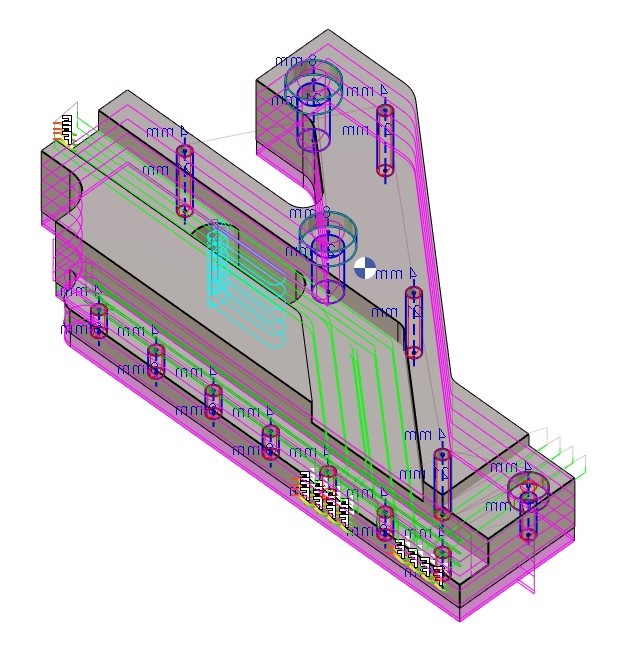

Création d'une nouvelle pièce par application d'une copie par symétrie . La géométrie et l'usinage sont copiés dans la nouvelle pièce.

Le but est de créer la pièce symétrique en quelques clics. Cela peut être très utile en aéronautique ou pour créer des pièces Gauche-Droite. Ces pièces peuvent être utilisées en Usinage Multi-pièces (MPM).

La première étape consiste à usiner une pièce complètement et à l'enregistrer.

Si elle n'a pas déjà été enregistrée ou si elle n'a pas été enregistrée récemment, GO2cam ouvre automatiquement la boîte de dialogue pour enregistrer la pièce.

La zone de dialogue suivante apparaît :

• Le bouton Axe permet de choisir n'importe quel élément géométrique comme ligne de symétrie.

• Le champ suivant propose des configurations prédéfinies : Axe X , Axe Y ou Angle valeur. L'angle est défini entre Ox et l'axe de symétrie.

• Origine définit les coordonnées de l'origine de l'axe de symétrie.

pour annuler la fonction

pour valider et créer la nouvelle pièce.

En validant, GO2cam suggère par défaut le nom de la pièce + _sym à la fin, tel que nom_pièce_sym.PCE . Vous pouvez donner tout autre nom si vous le souhaitez.

Vous pouvez regarder une vidéo sur le processus complet de Symétrie pièce sur la droite.

Axe de symétrie : X

Origine 0, 0

Axe de symétrie : Y / Origine 0, 0

Axe de symétrie : Y / Origine 40, 0 (l'axe est représenté par la ligne noire)

Angle = 30°
