Définition

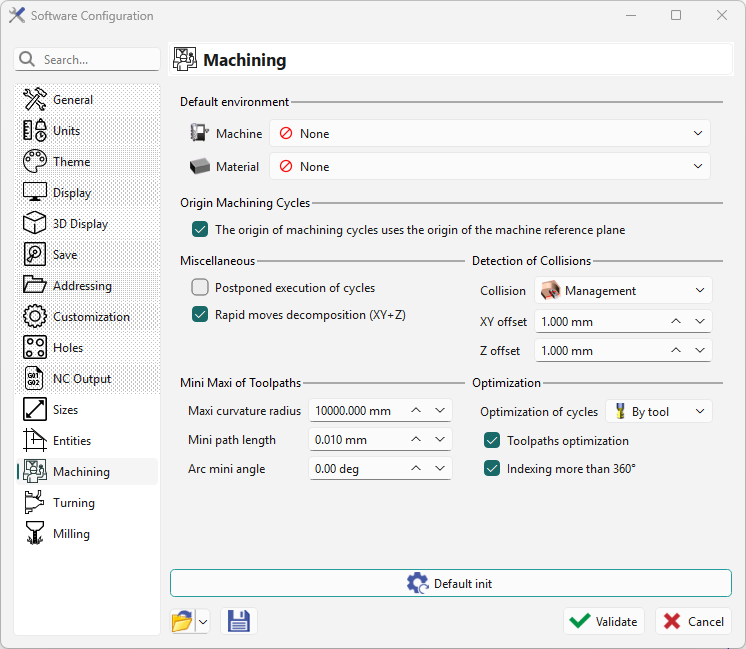

Options de l'environnement d'usinage, calcul des parcours outils et gestion des collisions.

Environnement par défaut

• Machine : sélection d'un fichier machine à charger au démarrage.

• Matière : sélection d'un fichier matière de la même façon.

Plans d'usinage

• Création des plans d'usinage : si coché, la sélection d'un plan non référent crée et affiche un plan d'usinage dans la barre d'outils.

• Origine des plans d'usinage sur l'origine du plan de référence machine : l'origine d'usinage s'aligne sur l'origine du plan de référence si coché.

Annexe

• Exécution différée des cycles : création des cycles sans calcul du parcours outil (usinage 3D).

• Décomposition des mouvements rapides (XY+Z) : calcul des mouvements rapides en XY puis Z ou XYZ.

• Suppression de l'historique des processus TOGO : empêche la modification du processus (seuls les cycles unitaires restent modifiables).

Détection des collisions

Trois paramètres de gestion des collisions s'appliquent à tous les cycles d'usinage. Ils définissent les réglages par défaut de chaque cycle.

Mini Maxi des parcours outils

• Rayon de courbure maxi : arc maximum utilisé lors de la décomposition d'une courbe en arcs.

• Longueur mini du trajet : longueur minimale du parcours outil supportée par votre machine.

• Angle mini arc : angle minimum (en degrés) pour convertir un arc en segment sur le parcours outil.

Optimisation

• Optimisation des cycles : définit les options d'optimisation de commande par défaut.

• Optimisation du parcours outil

• Indexation supérieure à 360° : utilisée pour les opérations continues.
