Définir d'abord la valeur du rayon pour l'entrée et la sortie. Les deux valeurs peuvent être différentes.

Si cette valeur est 0 , il n'y a pas de rayon effectué et les autres paramètres ne sont pas disponibles.

Dans cet exemple, le diamètre d'usinage est 10 mm , les rayons d'entrée et de sortie sont 7.5 mm.

.

Un angle d'ouverture pour le rayon peut aussi être défini.

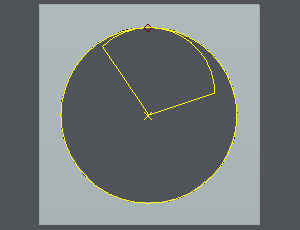

Cet angle définit la longueur du rayon, dans l'exemple suivant le rayon d'entrée est 90° , c'est un quart de cercle.

L'angle de sortie est seulement 45 ° .

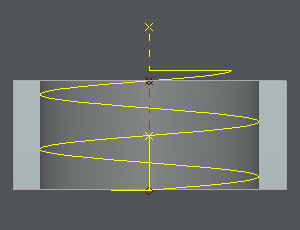

Définir enfin si le rayon est constant ou évolutif par rapport à l'axe Z.

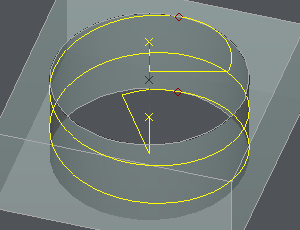

Dans l'exemple, le rayon d'entrée est évolutif tandis que le rayon de sortie est constant .
