Cycle : Contournage
Définition
Définition des passes de contournage dans le plan XY.
Trois paramètres sont à renseigner :
|
Étape 1 |
Renseigner d'abord l' Epaisseur XY de la matière. |
|
|
Étape 2 |
Une fois l'épaisseur renseignée, définir le Passe en XY (Ae) , incrément XY, des passes. Ne pas dépasser la valeur du diamètre outil. |
|
|
Étape 3 |
Choisir si les passes sont compactées , pas de retrait de l'outil entre les passes, ou non, l'outil sort de la matière entre les passes. L'option est non disponible (grisée) si le trajet ' Pièce ' est choisi : les passes seront toujours 'indépendantes' (non compactées) et auront toujours gain/perte de compensation à chaque passe. |
|
Il n'est pas possible de définir un tréflage continu et un contournage XY simultanément.
|

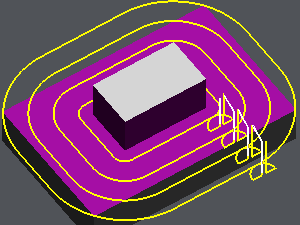

Passes non compactées |

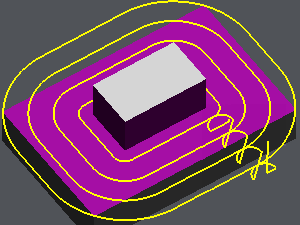

Passes compactées |
|
|
|
Depuis la V6.10, il est possible de gérer l'altitude de retrait ( Sans retrait ) lors des passes latérales. Regarder une vidéo pour voir comment le paramètre fonctionne. |
|
