Présentation
|
Lorsque vous importez un fichier d'un système CAO, des problèmes peuvent survenir dans le modèle solide.
|
-

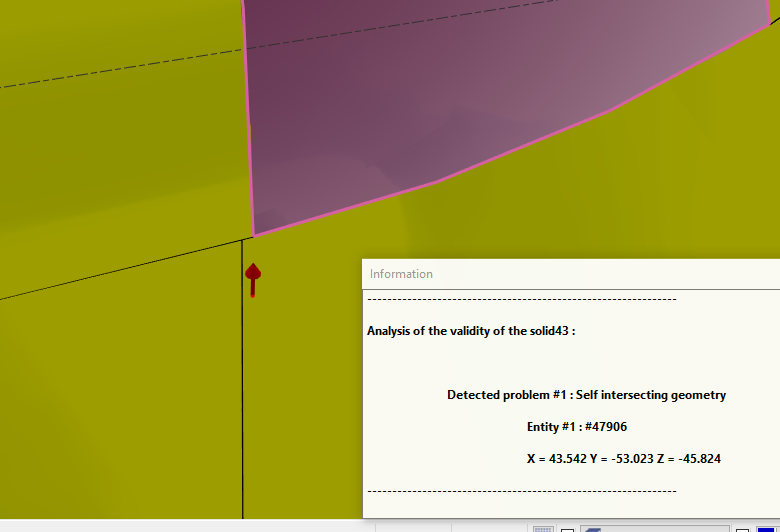

La première action consiste à vérifier la validité du solide avec la fonction du même nom. Si le solide est correct, vous pouvez passer à l'action suivante, qui est le positionnement de la pièce.
-
S'il y a des messages d'erreur concernant le modèle solide, quatre fonctions différentes sont disponibles pour réparer le modèle solide. Notre principal conseil est de faire des tentatives et d'utiliser les fonctions les unes après les autres.
Simplification solide
|
|
Définition: simplification automatique du modèle, transformation des surfaces B-spline en analytiques. Cette fonction doit être utilisée en particulier en cas de mauvais calculs de cylindres et de congés. Définissez simplement la valeur de tolérance et cliquez sur le solide à simplifier. |
Réparation et simplification
|
|
Définition: tente de corriger la géométrie du modèle et de reconstruire le solide. Définissez simplement la valeur de tolérance et cliquez sur le solide à réparer. |
Nettoyage géométrique et topologique
|
Définition: correction de la topologie du modèle solide. Définissez simplement la valeur de tolérance et cliquez sur le solide à nettoyer. |
|
Inversion Sens
|
Définition: par nature, toutes les faces du solide ont une direction donnée. Dans de rares situations, cette direction n'est pas correcte après l'importation d'un logiciel CAO externe. Généralement, cela se produit pour l'ensemble des faces d'un solide. Il est La commande permet d'inverser la direction de toutes les faces d'un solide, par un simple clic dessus. |
