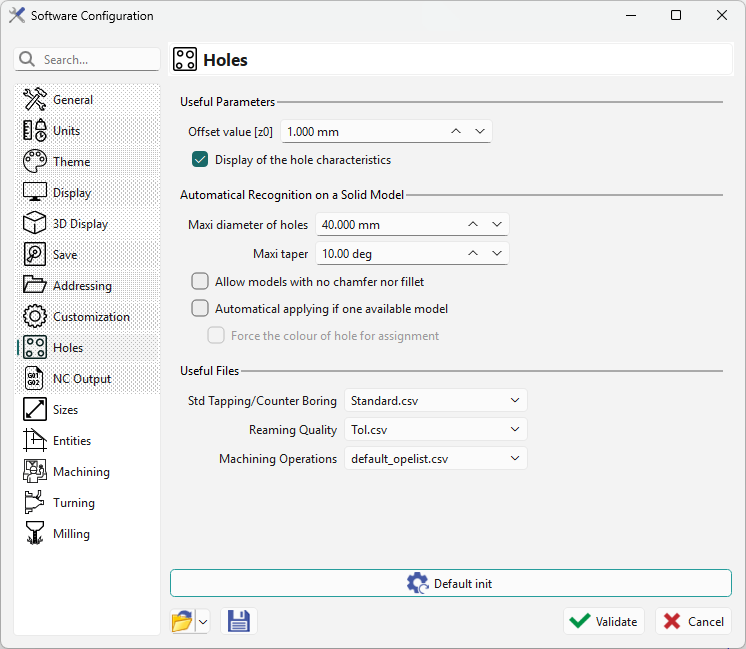

Cette page comporte trois sections :

• Paramètres utiles

• Reconnaissance automatique sur modèle solide

• Fichiers utiles

Trous débouchants : valeur de déport Z[z0]

Cette valeur est la valeur de sur-usinage Z lors de l'usinage d'un trou débouchant. Cette valeur est utilisée comme valeur par défaut lors de la définition des trous standards.

Affichage des caractéristiques de trous

Vous pouvez sélectionner si oui ou non, vous souhaitez afficher à l'écran les valeurs de diamètre et de profondeur d'un trou.

Diamètre maxi des trous

Les faces cylindriques dont le diamètre est inférieur ou égal à cette valeur seront considérées comme des trous.

Autoriser les modèles sans chanfrein ni congé

Vous pouvez choisir les modèles qui n'ont ni chanfrein ni congé.

Taraudage/Lamage standard

*.csv utilisés pour la création des trous standards .

Qualité d'alésage

*.csv utilisés pour la création des trous standards .

Opérations d'usinage

*.csv définissant les cycles d'usinage utilisés dans les trous standards
