Cycle: Ebauche

Définition

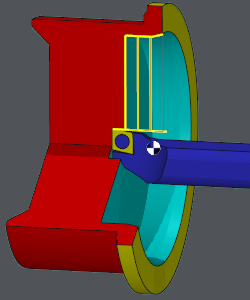

Vous pouvez programmer un trajet de perçage avant chaque passe d'ébauche intérieure. Cette option permet d'éviter l'opération de perçage et le changement d'outil.

Bien sûr, vous devez utiliser un outil spécial qui permet de réaliser à la fois des opérations de perçage et d'alésage (exemple : outils EcoCut du fabricant Ceratizit).

Pour appliquer cette nouvelle stratégie, il y a une combinaison de règles à respecter dans la page outil et la page cycle, sinon le paramètre reste indisponible :

  • le paramètre Diamètre de perçage doit être renseigné dans la page outil à aléser ,

  • l'angle KAPR de l'arête de coupe doit être réglé sur 90° ,

  • le type de cycle dans le trajet doit être défini en mode ' Face ',

  • Régler l'option ‘ Perçage pendant l'alésage ’ sur ' Oui '.

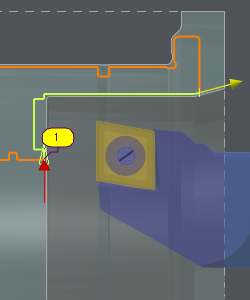

  • le vecteur de départ doit être réglé verticalement (comme montré)

La géométrie doit être sélectionnée du bas vers le haut , sans quoi le perçage ne pourra pas être effectué.

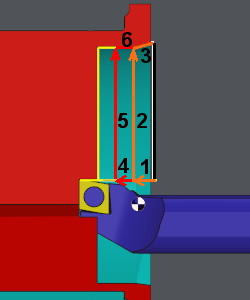

Le trajet généré est le suivant :

1 : perçage 1ère passe,

2 et 3 : 1ère passe d'ébauche,

Retrait,

4 : perçage 2 ème passe

5 et 6 : 2 ème passes d'ébauche, etc.

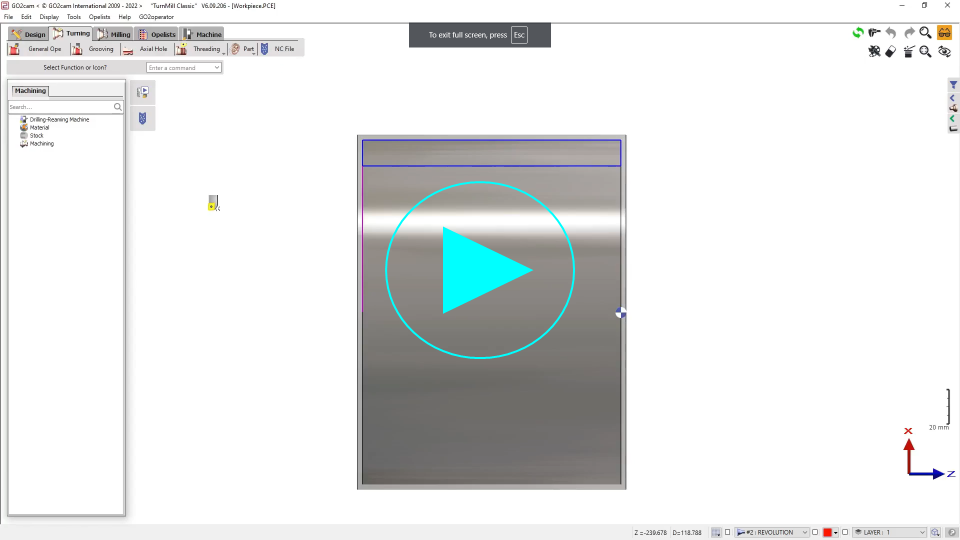

▶️ Vous pouvez regarder une vidéo sur le perçage pendant l'alésage en cycle d'ébauche :
