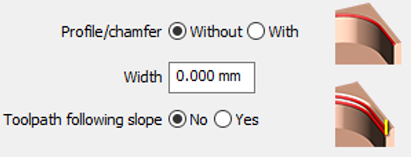

Dans la plupart des cas où aucun chanfrein n'est conçu sur le solide ou le profil (Profil/chanfrein est réglé sur Sans ). La cote du chanfrein dans le plan XY est déterminée par le paramètre Largeur .

Si le chanfrein est déjà conçu, le paramètre Largeur est obsolète (Profil/chanfrein est réglé sur Avec ) et la cote est lue automatiquement sur le solide.

For information about Trajet suivant la pente , click ici .

Le paramètre Recalcul profondeur offre la possibilité d'ajuster la profondeur de la pointe de l'outil.

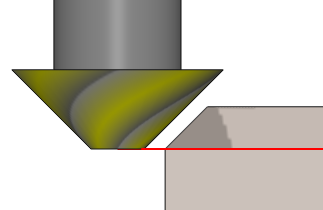

Pointe de l'outil

Dans ce cas, la valeur Z inférieure doit être définie. Si la valeur définie est la même que la cote du chanfrein, la pointe de l'outil sera au même niveau que le bord inférieur du chanfrein. Il est recommandé de définir la valeur Z supérieure.

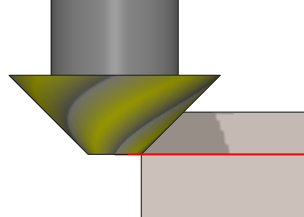

Point piloté

Similaire à la pointe de l'outil. La seule différence est le décalage de l'outil en fonction de l'emplacement du point piloté.

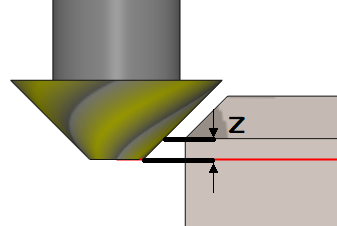

Delta Z

Dans ce mode, la valeur d'altitude Z (Z inférieur) pour le chanfrein n'a pas besoin d'être définie lors de la sélection de la géométrie. Dans la page de stratégie, une valeur delta peut être définie qui décalera la pointe de l'outil dans la direction Z par rapport au bord du chanfrein.

Delta XY

Ce mode est similaire au Delta Z, à la différence que la valeur Delta décale le bord de l'outil par rapport au bord supérieur du chanfrein.

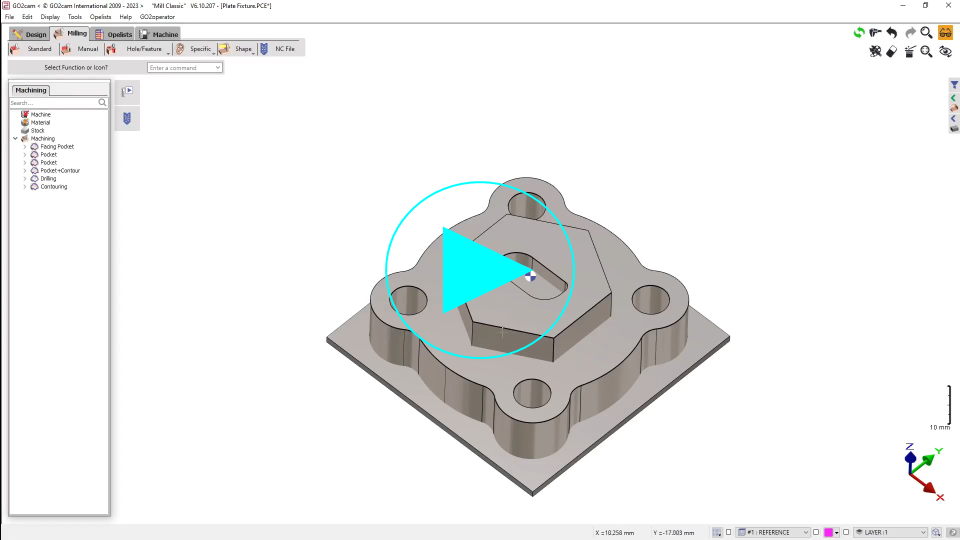

Regardez une vidéo expliquant les stratégies.

#1 sur les images est la largeur dans le plan XY du chanfrein et #2 est la valeur Z.

Avoir la valeur Z au même niveau que le bord du chanfrein peut entraîner une collision de queue comme sur l'image de gauche.

Il est conseillé de toujours décaler la valeur Z pour éviter cela, comme montré sur l'image de droite.
