Cycle : Pointage, Perçage, Taraudage, Lamage, Alésage, Filetage, Trajet
Définition
|

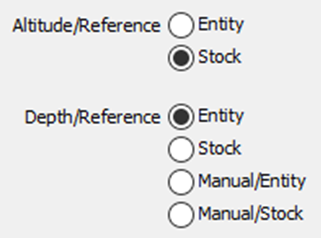

Ces deux paramètres permettent de définir l'altitude et la profondeur par rapport à la référence géométrique. Il existe huit cas possibles, décrits ci-dessous. |
|
|
Altitude/Ref: Entité
Profondeur/Ref: Entité
|
L'altitude est l'entité Z et SD. La profondeur est la profondeur de l'entité, si celle-ci a une profondeur. Si ce n'est pas le cas, le fonctionnement est le même que Entité+Manuel/entité . |
Altitude/Ref: Brut
Profondeur/Ref: Entité
|
L'altitude est le brut Z et SD. La profondeur est la profondeur de l'entité, si celle-ci a une profondeur. Si ce n'est pas le cas, le fonctionnement est le même que Brut+Manuel/entité . |
|
Altitude/Ref: Entité
Profondeur/Ref: Brut
|
L'altitude est l'entité Z et SD. La profondeur est un trou débouchant. |
Altitude/Ref: Brut
Profondeur/Ref: Brut
|
L'altitude est le brut Z et SD. La profondeur est un trou débouchant. |
|
Altitude/Ref: Entité
Profondeur/Ref: Manuel/Entité
|
L'altitude est l'entité Z et SD. La profondeur est donnée à partir de l'entité par la valeur entrée dans le panneau. |
Altitude/Ref: Brut
Profondeur/Ref: Manuel/Entité
|
L'altitude est le brut Z et SD. La profondeur est donnée à partir du brut par la valeur entrée dans le panneau. |
|
Altitude/Ref: Entité
Profondeur/Ref: Manuel/Brut
|
L'altitude est l'entité Z et SD. La profondeur est donnée à partir du brut par la valeur entrée dans le panneau. Utilisé pour un centrage. |
Altitude/Ref: Brut
Profondeur/Ref: Manuel/Brut
|
L'altitude est le brut Z et SD. La profondeur est donnée à partir du brut par la valeur entrée dans le panneau. Utilisé pour un centrage. |
|
The parameter Profondeur permet de définir la profondeur de retrait par rapport à la référence. Ce paramètre ne peut être modifié que si Entité, Brut ou Manuel/Brut est sélectionné dans Profondeur/Référence. Cette valeur peut être positive ou négative. |
Feature Spécial
Si Altitude/Ref et Profondeur/Ref sont tous deux réglés sur brut , il y a quelques caractéristiques à considérer :
-
La Alt. plan rapide. valeur est toujours définie par rapport à l'origine du brut.
-
Cependant, la Distance de sécurité est maintenant dynamiquement liée au brut ; le calcul prend en compte tout prétraitement sur le brut.
|

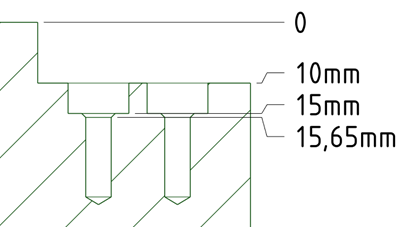

Par exemple, considérons cette image. Le Alt. plan rapide. est réglé sur 15 mm et le Distance de sécurité est 2 mm . La distance de sécurité pour les cycles de perçage est inférieure à celle du brut. |
|
Le traitement résultant des cycles de perçage est le suivant :
|
Pré-positionnement au plan rapide du brut à Z15. G00, G90, G54, X88. Y10. G43 H... Z15. |
||
|

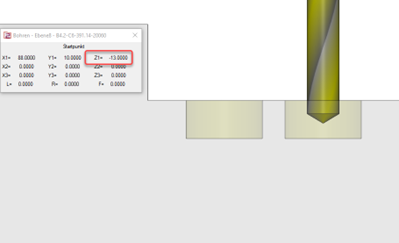

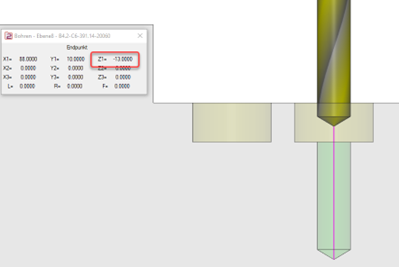

Mouvement à la distance de sécurité Z -13 en contre-dépouille - 2mm au-dessus de l'opération de perçage suivi du processus de perçage avec retrait subséquent à cette distance de sécurité. G99, G81, Z-30. R-13. F... |
|
|
|

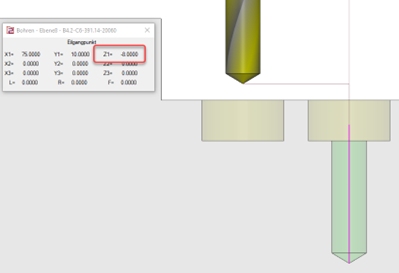

Retrait à la distance de sécurité Z -8 juste au-dessus du brut (2mm au-dessus du niveau du lamage) entre les cycles de perçage pour se positionner pour l'opération suivante. G80 Z-8.X75. |
|
|
|

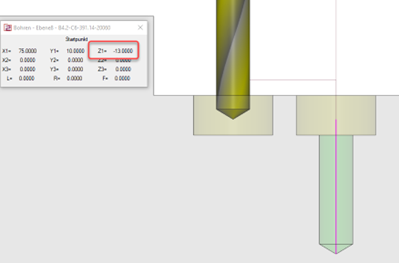

Repetition of drilling cycles G81 Z-30. R-13. F... |
|
|
|
À la fin de l'opération de perçage, l'outil se retire au niveau du plan rapide à Z 15 G80 Z15. |
||

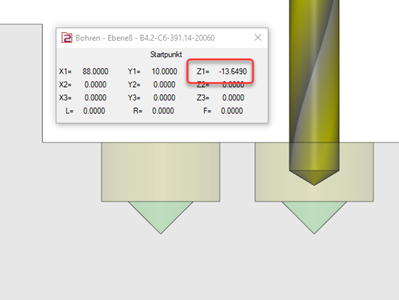

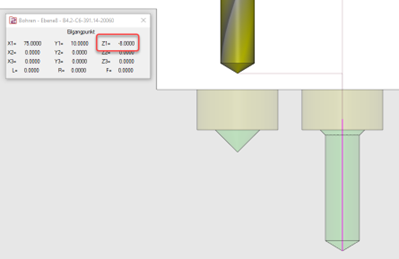

Pour le cas où un Chanfrein est défini et pré-usinée pour le lamage, le calcul de la distance de sécurité prend en compte le chanfrein résultant en la distance de sécurité pour le foret étant légèrement plus profonde. Par exemple à Z -13.65 plutôt que Z -13 dans l'exemple. Le changement entre les cycles de perçage s'effectue toujours à Z -8, garantissant ainsi un flux sûr.
|
|
Cycle : Alésage
Calcul de profondeur
|
Paramètre de calcul de profondeur à l'extrémité de l'outil ou au diamètre, comme nous pouvons définir un chanfrein pour l'outil d'alésage. |
|
