Cycles : Brochage
Altitude/référence
Entité
|
Ceci lance le calcul du trou par rapport à l'entité. Si un brut plus grand est défini, cela peut entraîner une détection de collision pendant la simulation. |
Brut
|
Ceci lance le calcul du trou par rapport au brut. |
Largeur de rainure
La largeur de rainure peut être définie manuellement en sélectionnant Non pour Lecture sur solide et en entrant la valeur de la largeur. Si Oui est sélectionné pour Lecture sur solide , la largeur de la rainure est automatiquement mesurée et lue par GO2cam lors de l'étape de sélection de la géométrie.
Recouvrement mini
Généralement, si la largeur de l'outil est inférieure à la largeur de la rainure, plusieurs passes latérales en Y sont calculées pour usiner toute la largeur de la rainure. Le Recouvrement mini [Recouvrement minimum] permet le recouvrement des passes latérales de la valeur définie, évitant ainsi toute bavure qui aurait pu rester en l'absence de recouvrement.
L'épaisseur de recouvrement (valeur Recouvrement mini) ne peut pas être supérieure à 90% de la largeur de l'outil !
|

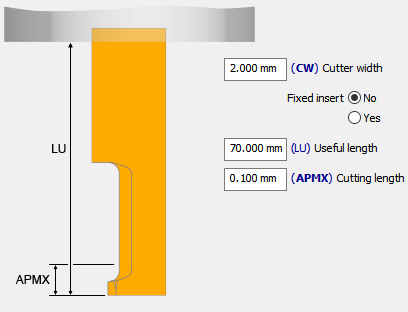

NOTE : La Largeur plaquette (LP) doit être définie dans la page outil. |
|
