6 wichtige Schritte (einige Schritte sind optional oder werden automatisch von der Anwendung ausgeführt):
1 - STL-Datei laden
2 - Ausrichtungs-Dienstprogramme
3 - Bohrungs- und Anschlussreferenz festlegen
4 - Manuelle Linienplatzierung
5 - Berechnen
6 - NC-Datei-Erstellung

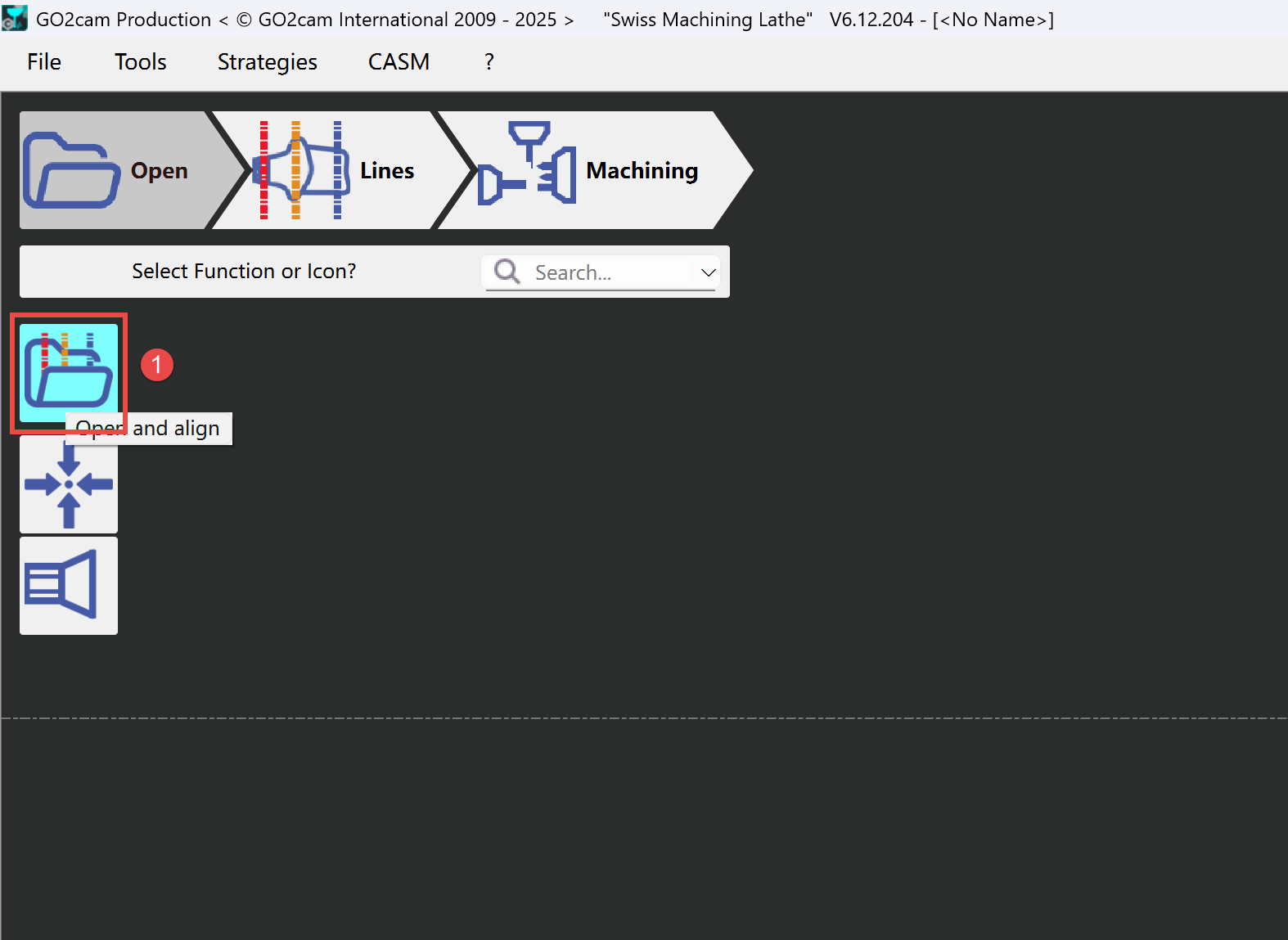

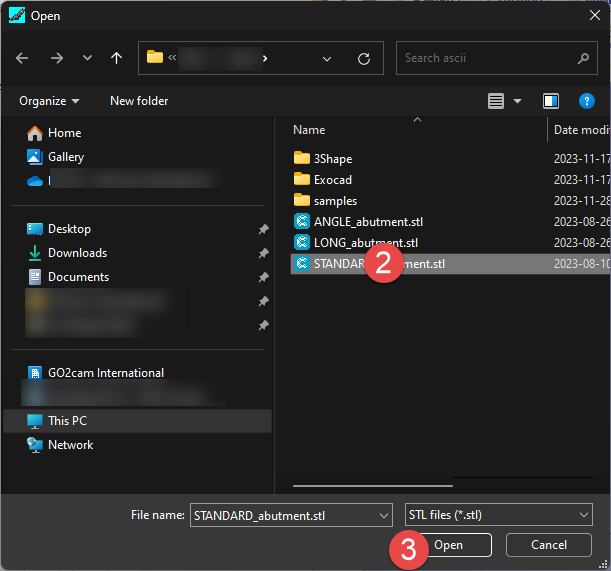

1 - STL-Datei laden

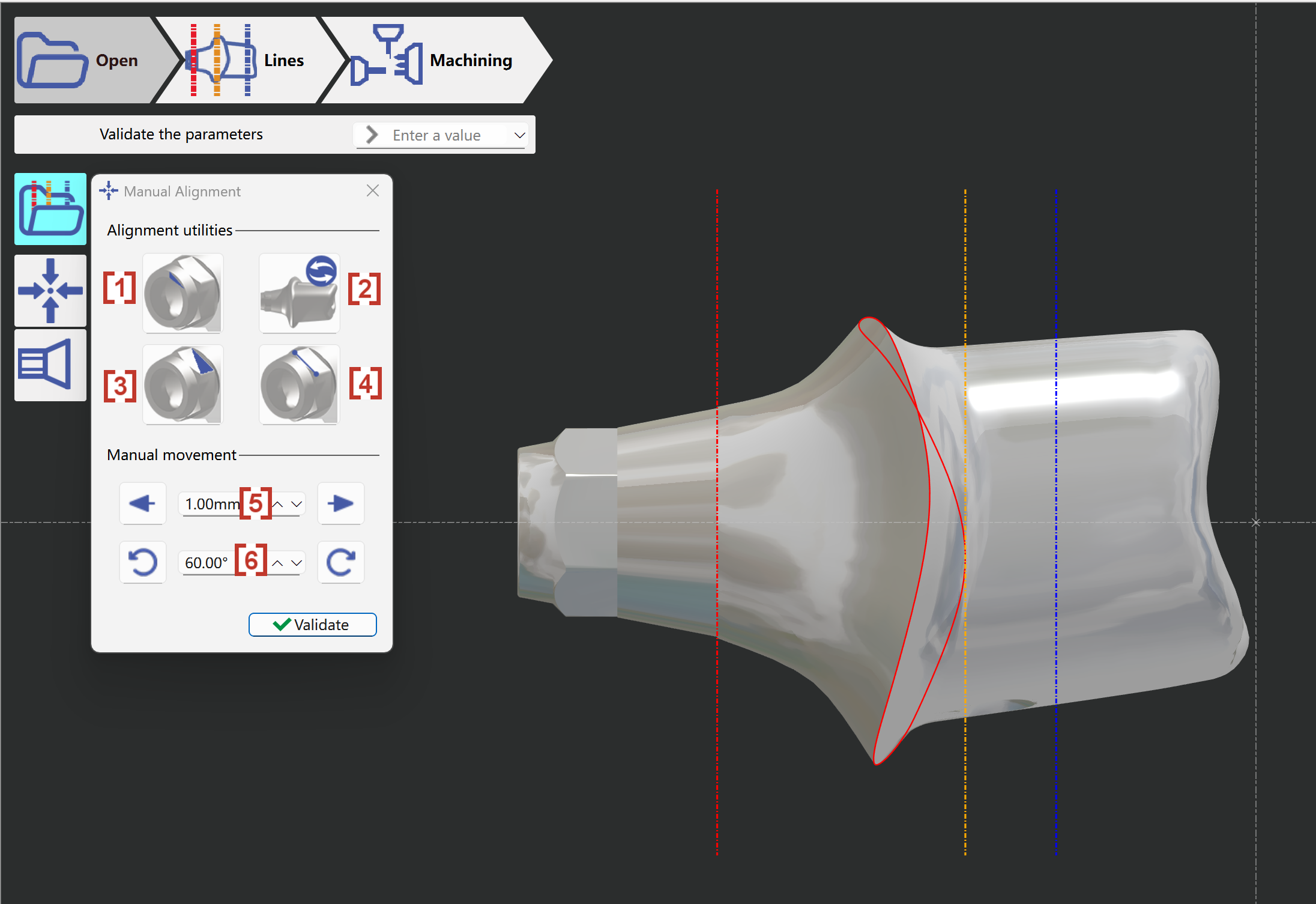

2 - Ausrichtungs-Dienstprogramme
Verwenden Sie die Ausrichtungsfunktionen, um die räumliche Ausrichtung der STL anzupassen.
[1] Manuelle Achsensuche - Wenn die STL nicht die richtige axiale Richtung hat, verwenden Sie diese Funktion, um automatisch die richtige axiale Richtung zu erhalten.
[2] Anschluss umkehren - Kehrt die Richtung entlang der axialen Richtung um.
[3] Anschluss mit Fläche ausrichten - Richtet den Anschluss entsprechend einer ausgewählten Oberfläche aus
[4] Anschluss mit 2 Punkten ausrichten - Richtet den Anschluss entsprechend 2 ausgewählten Punkten aus
[5] Manuelle Bewegung entlang der axialen Richtung
[6] Manuelle Drehung entlang der axialen Richtung
In diesem Fall muss die Funktion 'Anschlussachse suchen' verwendet werden (dauert einige Sekunden, um das Loch zu finden)
Der Benutzer muss die Z-Richtung des Anschlusses überprüfen.
Der Anschlussbereich muss sich auf der linken Seite befinden. Wenn sich das Werkstück auf der falschen Seite befindet, verwenden Sie die Funktion 'Anschluss umkehren', um dies anzupassen.

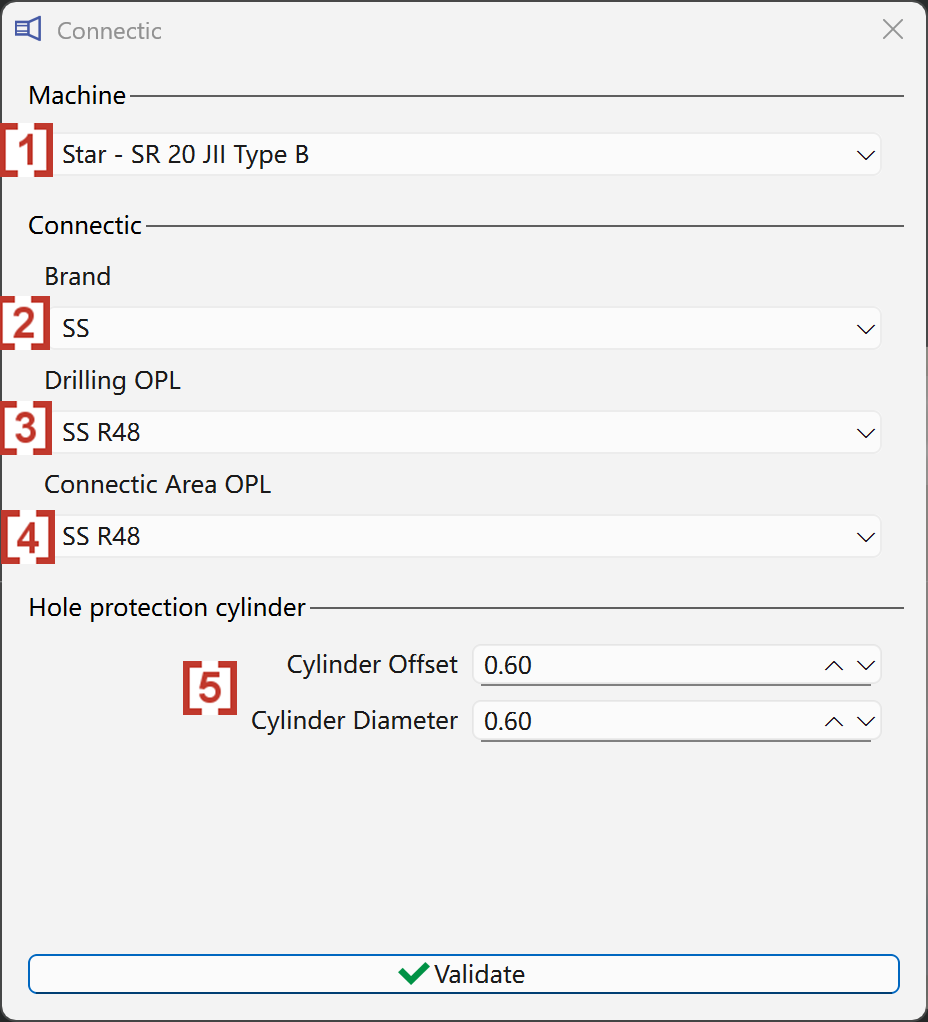

3 - Bohrungs- und Anschlussreferenz festlegen
[1] Die Auswahl der Werkzeugmaschine ist notwendig.
[2] Wählen Sie den Markennamen des Anschlusses.
[3] Wählen Sie die Bohrstrategie
[4] Wählen Sie die Strategie für den Anschlussbereich
[5] Legen Sie den Offset- und Durchmesserwert des erstellten Lochschutz-Zylinders fest

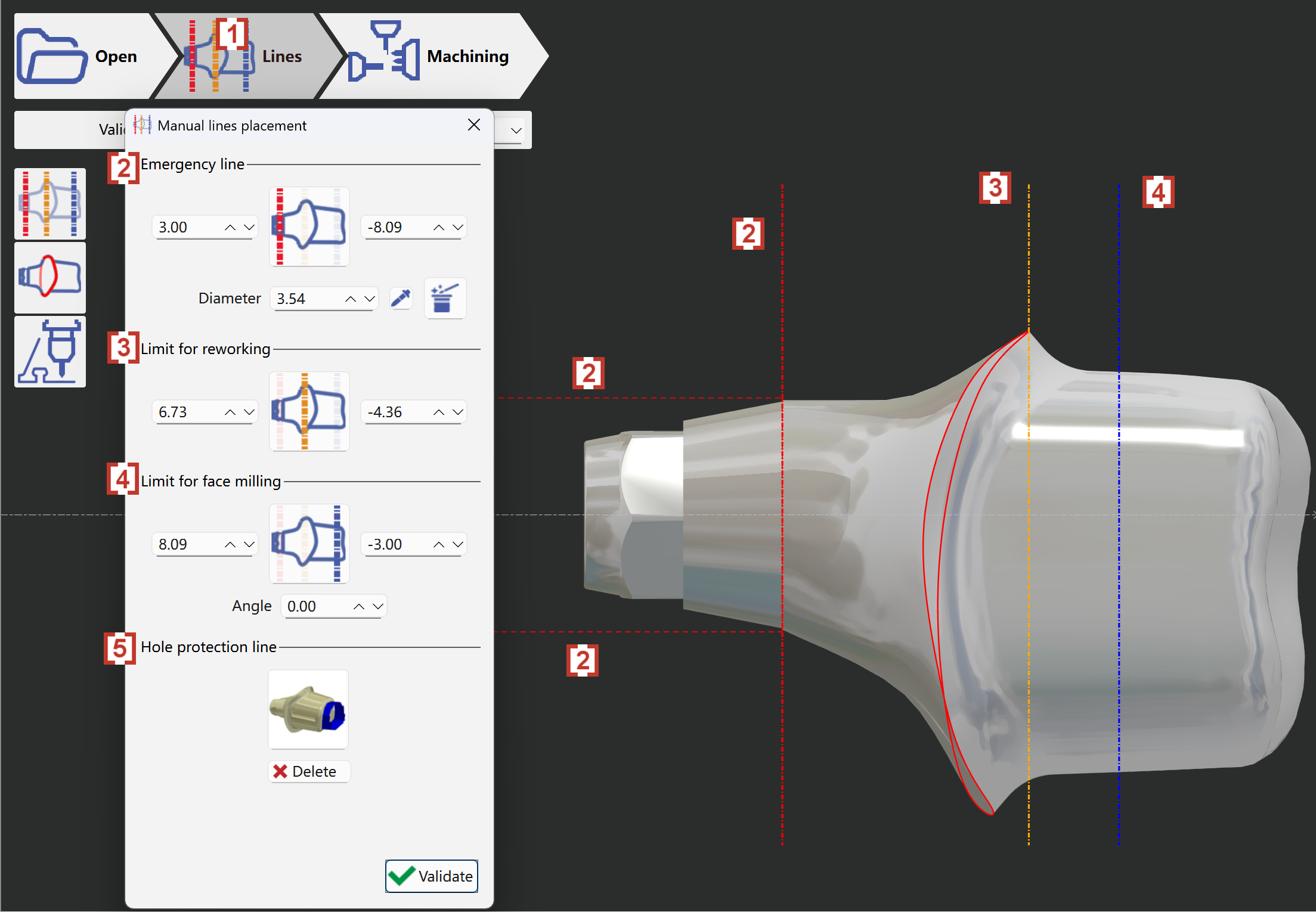

4 - Manuelle Linienplatzierung
[1] Klicken Sie auf die Registerkarte 'Linien', um manuell Linien des Arbeitsbereichs zu erstellen.
[2] Notfalllinie - Definiert den Schutzbereich des Anschlusses. Erstellte Linien sind gestrichelte rote Linien.
[3] Grenze für Nachbearbeitung - Definiert den Stoppbereich für Nachbearbeitungsoperationen. Erstellte Linien sind gestrichelte orangefarbene Linien.
[4] Grenze für Flächenfräsen - Definiert den Stoppbereich für Flächenfräsoperationen. Erstellte Linien sind gestrichelte blaue Linien.
[5] Schutzlinie für Bohrung - Löscht die automatisch erstellte Schutzlinie, falls erforderlich.

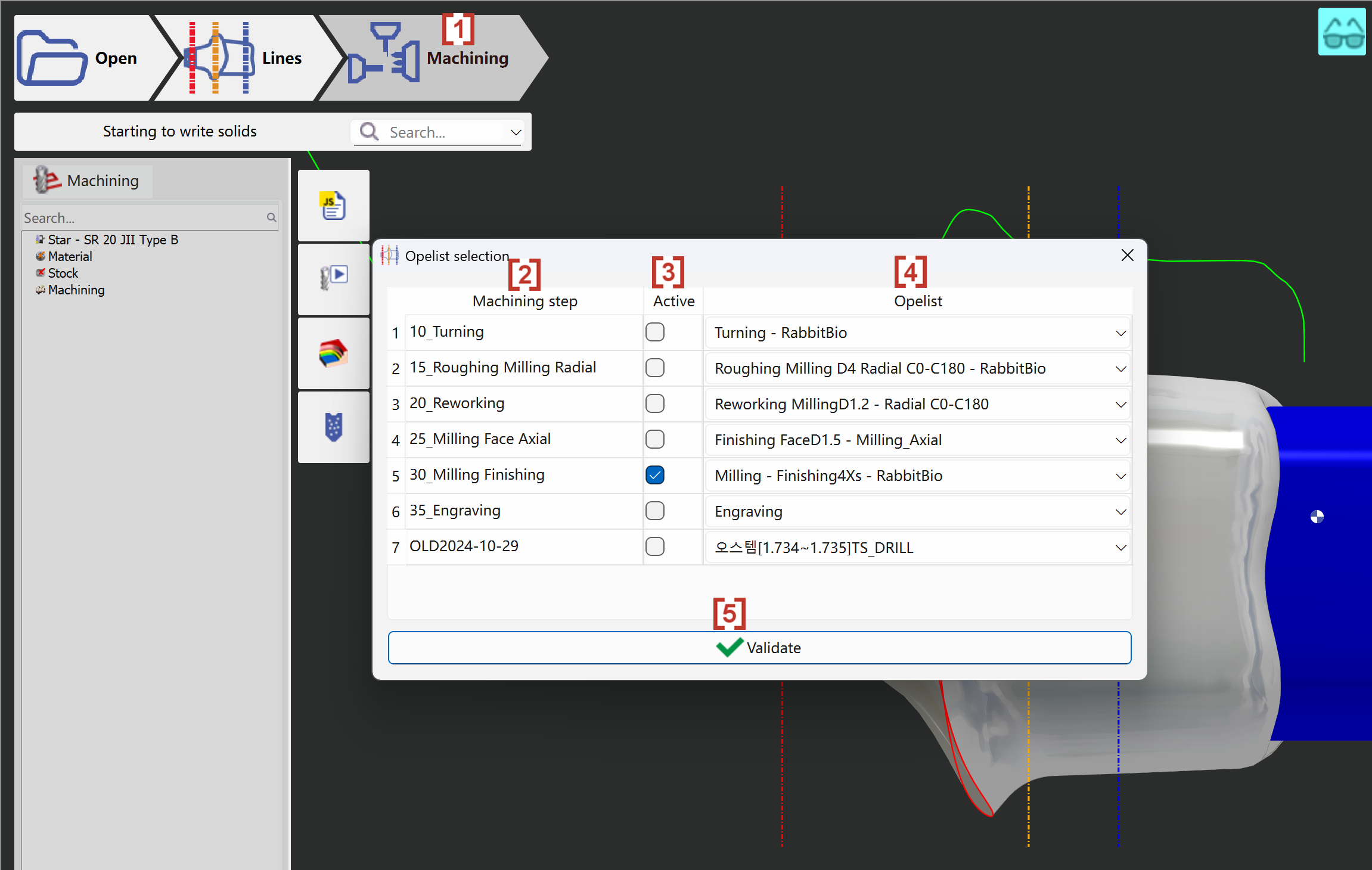

5 - Berechnen
[1] Wenn die manuellen Linien gesetzt sind, können Benutzer zur Registerkarte 'Bearbeitung' wechseln, um die Werkzeugwegberechnung zu starten.
[2] Bearbeitungsschritt - Diese Spalte zeigt die auf die STL angewendeten Operationen an.
[3] Aktiv - Sie können die ausgewählte Operation entsprechend aktivieren oder deaktivieren.
[4] Opelist - Wählen Sie die richtige Strategie für jede Operation aus der Liste der verfügbaren Strategien.
[5] Validieren - Validiert und startet die Werkzeugwegberechnung.

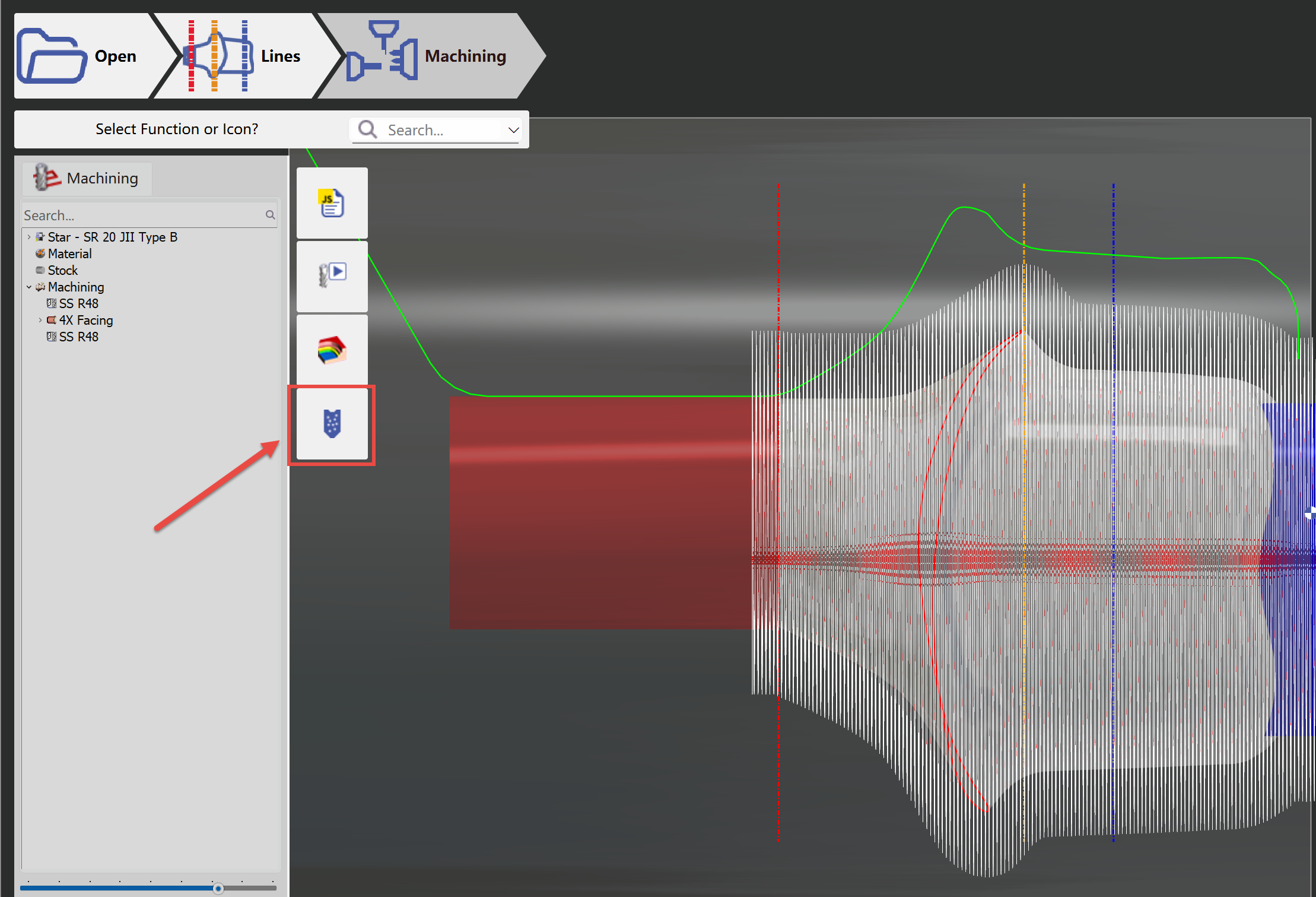

6 - NC-Datei-Erstellung
Klicken Sie auf die Schaltfläche 'NC-Ausgabe', um die NC-Datei zu generieren und auszugeben.
Die NC-Datei wird in wenigen Sekunden generiert und ausgegeben:
Die NC-Datei wird standardmäßig im Ordner 'Iso' im Installationsverzeichnis Ihrer CASM gespeichert.

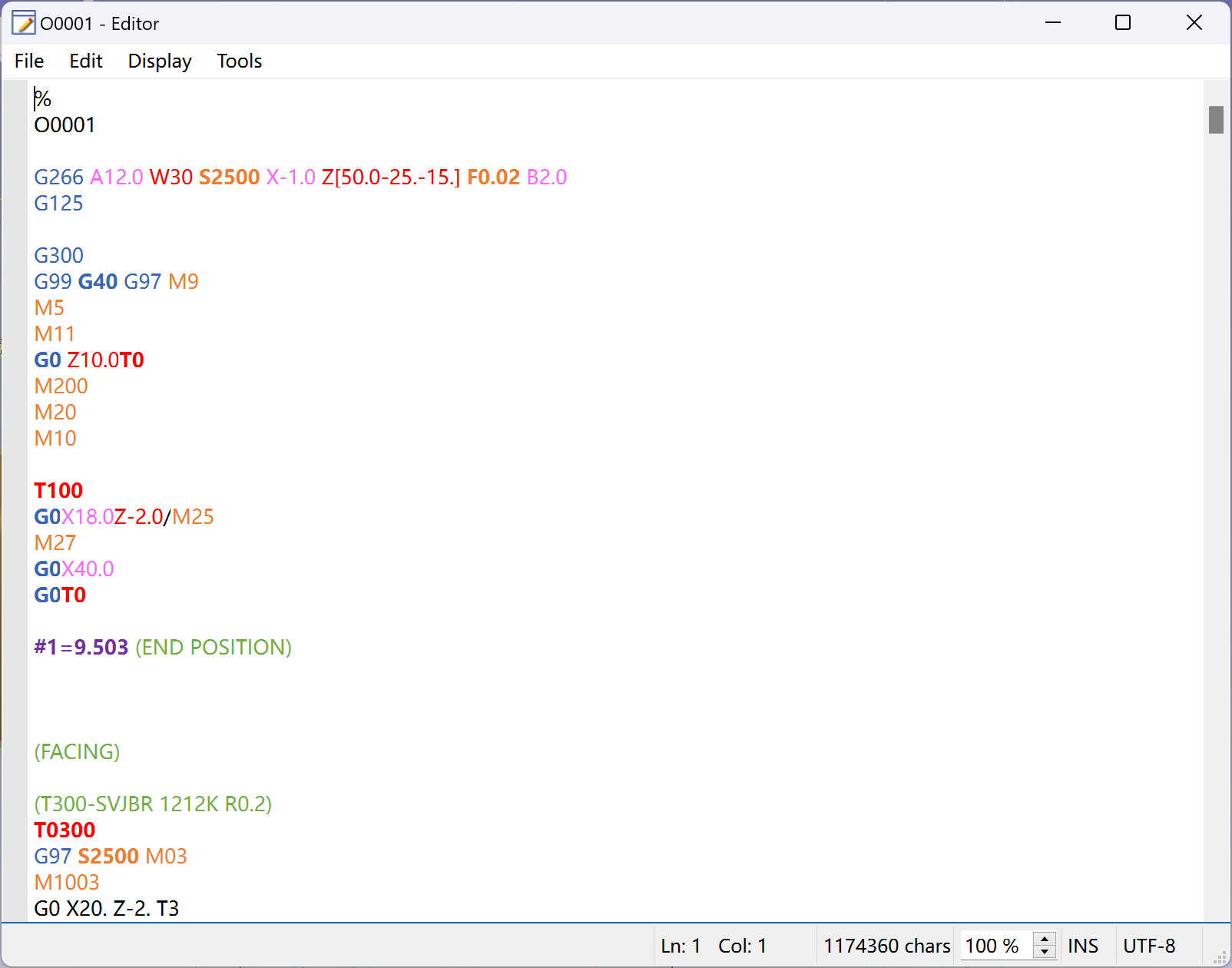

Benutzer können die NC-Datei direkt im Editor bearbeiten und dann speichern.
