Werkzeug ändern / erstellen

1 - Werkzeug in Bibliothek erstellen

2 - OPL bearbeiten

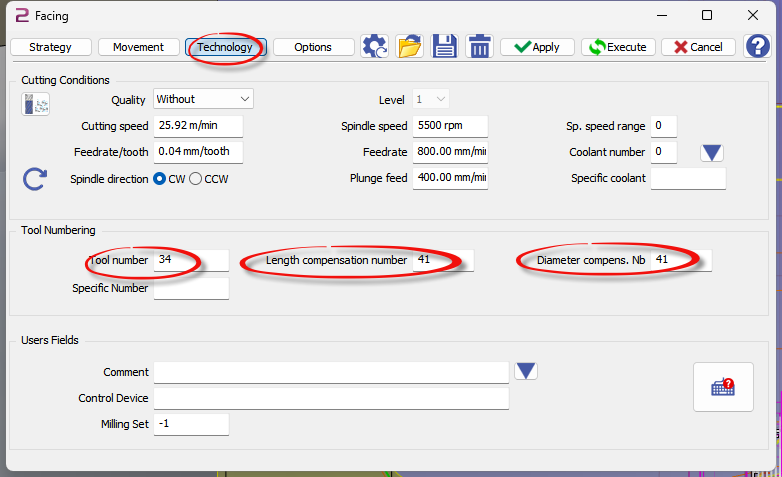

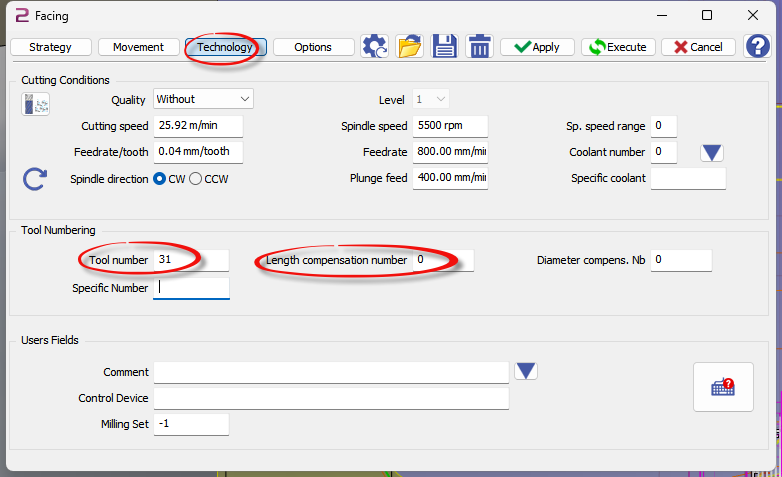

3 - In OPL die korrekte Werkzeugnummer eingeben und ggf. die korrekte Nummer für die Werkzeuglängenkompensation hinzufügen

T3441

M36 S5000

G17

M8

G0 C0.

X20. Y0.006 T41

T3100

M36 S5000

G17

M8

G0 C0.

X20. Y0.006 T31

Werkzeugweg

Schruppen

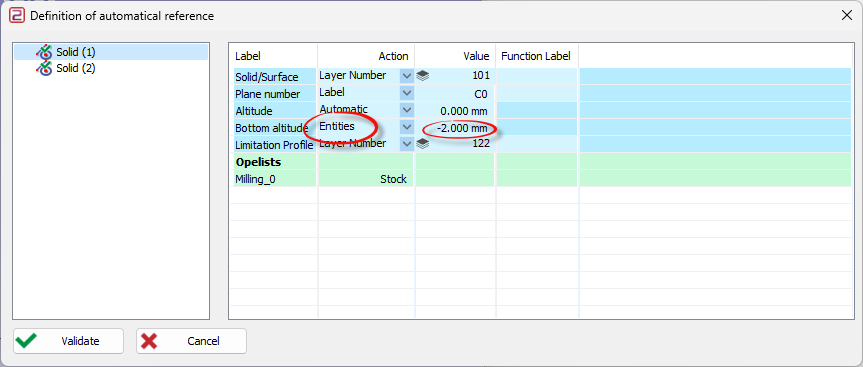

Referenz (Geometrieauswahl)

Bodenhöhe = ENTITY

Wert muss Werkzeugradius sein

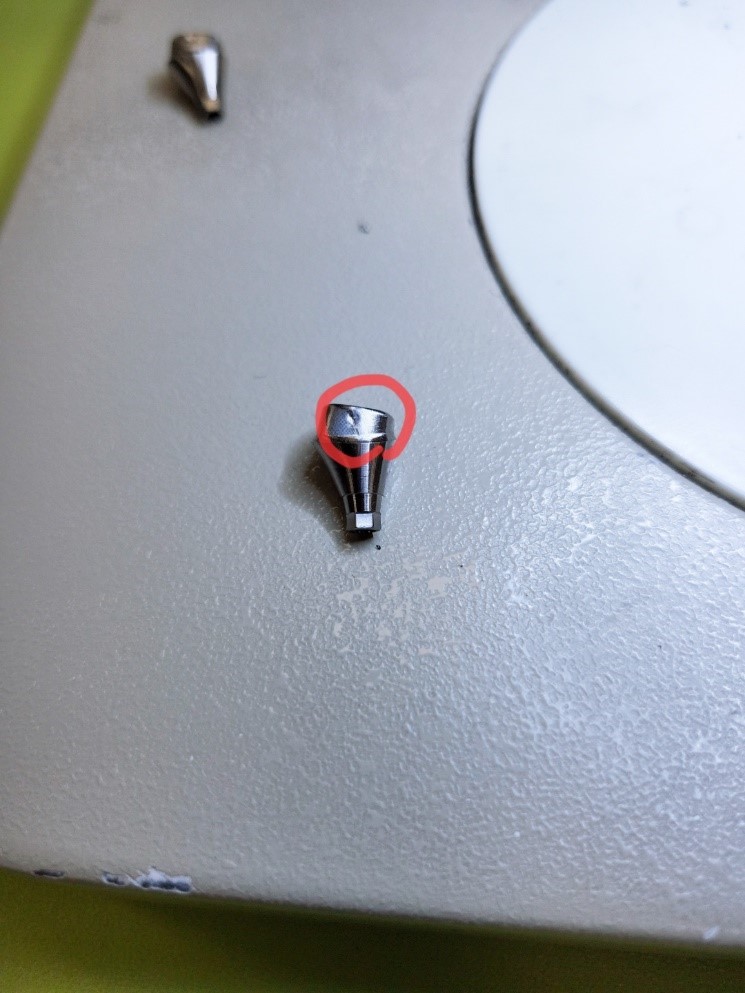

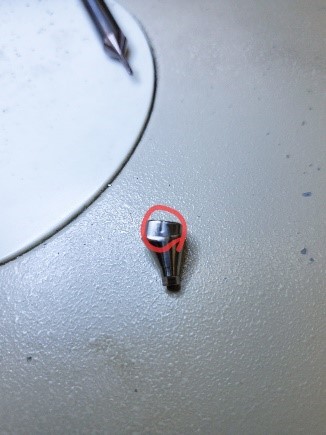

Um Bearbeitungszeit zu sparen, ist es wichtig, den Anschlag an einer Position mit minimalem Hinterschnitt zu platzieren - wir können die Anzahl der Durchgänge reduzieren

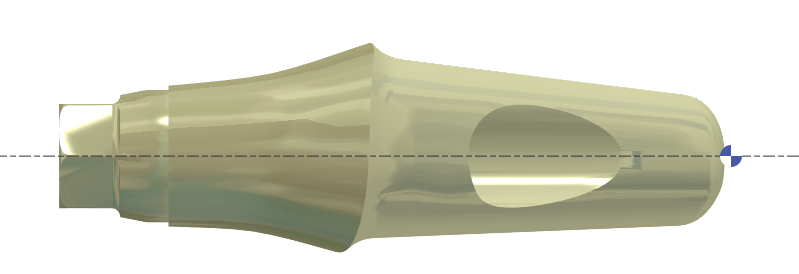

Korrekte Platzierung minimale Z-Tiefe

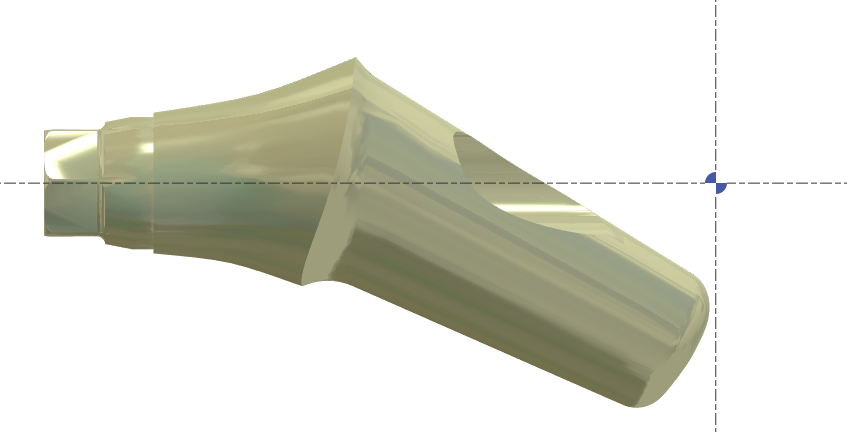

Nicht korrekt viele Durchgänge in Z

Einstellung zur Minimierung des Luftschneidens

Strategie TAB

Bewegung TAB

Optionen TAB

Automatischer Stopp an der Trennlinie.

Rapid.Fmax % = 1, um maximal G0 für die Verbindung zwischen 2 Bahnen zu haben

Wert = 0.1

Hier ist das Rohteil nach der Drehbearbeitung, also ist das Rohteil sehr glatt

keine kleine Toleranz erforderlich

Werkzeugweg von außen nach innen erzwingen

Um Rückzugsbewegungen zu vermeiden.

Werkzeugarbeitsbereich nach Bereich

4Xs

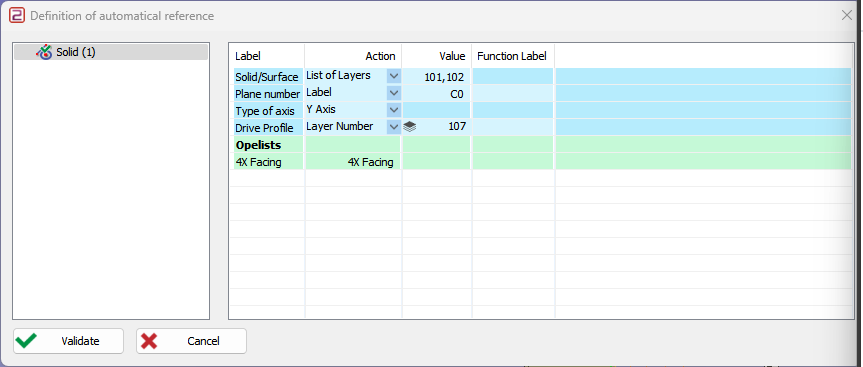

Automatische Referenz:

101: STL-Datei + Roter Zylinder zum Schutz des Verbindungsbereichs

102: SOLID hinten, um die okklusale Fläche nicht zu berühren

107: Führungslinie für 4Xs-Werkzeugweg - Länge kann in den Einstellungen angepasst werden

Hinweis: (ohne MTE)

|RSTATE|0|180.000000
||RSTATE|1|270.000000|

Optionen TAB

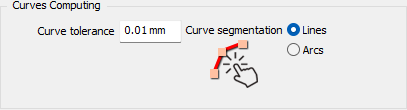

Kurventoleranz = 0.01

Kurventoleranz = 0.1

BohrOPERATION bearbeiten

..\opelist\casm\02_Drilling

Rechtsklick für das Menü, dann „Strategie bearbeiten“

Klicken Sie auf das Symbol in Rot

Ändern Sie Ihre NC-Codes – dann speichern Sie sie

Speichern Sie die Datei in: ..\opelist\casm\02_Drilling

Verbindungsbereich OPERATION bearbeiten

..\opelist\casm\08_Connecting Area

Rechtsklick für das Menü, dann „Strategie bearbeiten“

Klicken Sie auf das Symbol in Rot

Ändern Sie Ihre NC-Codes – dann speichern Sie sie

Speichern Sie die Datei in: ..\opelist\casm\0

8_Connecting Area

Werkzeug ändern - Prozess wird geändert, wenn kein MTE

1 – Erstellen Sie Ihr neues Werkzeug in der DATENBANK

2 – Laden Sie Ihr Werkzeug in MTE

3 – FMO speichern

4 – Neue Datei, um zu prüfen, ob das Werkzeug in der Maschine ist

5 – OPL Rückwärtsdrehen bearbeiten und Werkzeug ändern (Sie können die vorherige OPL ersetzen oder eine neue erstellen)

Folgen Sie dem Video!

V6.07.207

  • 4XS Werkzeugweg = Werkzeugweg ist glatter, Rotationsgeschwindigkeit von S1 ist konstant, daher können wir 0,01 als Toleranz verwenden

  • Minimaler Durchmesser zum Schutz des Verbindungsbereichs
