Zyklen: Alle Einstichoperationen, Abstechen, Punkteinstich
Definition
Ermöglicht die Auswahl der Seite des Teils, die nach der Abstechoperation erhalten bleiben soll. Diese Option ist auch für Einstichzyklen verfügbar, insbesondere für Schlichtoperationen.
Sie können zwischen 2 Optionen wählen:
-
Stirnseite
-
Rückseite
(In Einstichzyklen heißen die Optionen ' Korrekt ' und ' Andere Seite ')

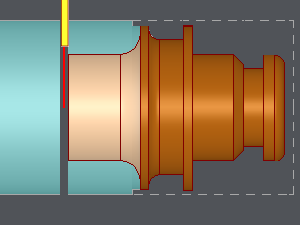

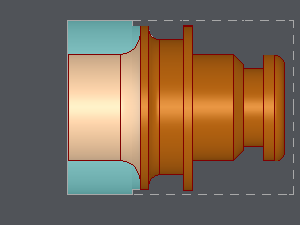

Stirnseite
-
Meistens müssen Sie die 'Stirnseite' beibehalten, d.h. die Seite, auf der die Operationen durchgeführt werden. Nach der Abstechoperation müssen Sie Ihr Teil möglicherweise zurückgeben oder nachbearbeiten, daher müssen Sie das Rohteil auf diese Weise beibehalten. Dies ist die Standardoption.
|
|
Rückseite
|
In einigen Fällen möchten Sie möglicherweise das noch nicht bearbeitete Rohteil oder das Rohteil auf der Rückseite beibehalten. Betrachten Sie zum Beispiel, dass Sie bearbeiten müssen 2 Teile gleichzeitig und nach der Abstechoperation müssen Sie das Teil auf der linken Seite für Schlichtoperationen beibehalten. Ein weiterer Sonderfall ist die Bearbeitung von 2 oder mehr Teilen auf demselben zylindrischen Rohteil. Die Abstechoperation wird mehrmals wiederholt, um viele ähnliche Teile aus einem Rundmaterial schneiden . Einige einfache Beispiele für solche Teile sind Unterlegscheiben, Riemenscheiben usw. Das Video zeigt dieses Beispiel mit der Bearbeitung und dem Schneiden von Riemenscheiben. |
|
