Diese Option wird in verschiedenen Bearbeitungszyklen mit unterschiedlichen Zwecken und Verhaltensweisen verwendet.
Bitte benutzen Sie die Baum auf der rechten Seite des Bildschirms.
Cycle: Einstich Schlichten / Schlichten Ø/Fläche
Definition für Einstich Schlichten
Bei Seiten-/Seiten-Schlichten ermöglicht diese Option die Definition einer Überlappung zwischen den beiden Schlichtdurchgängen. .
Regeln
-
Die Überlappung erfolgt nur, wenn der Einstich einen Flachboden .
-
hat. Wenn nicht genügend Platz vorhanden ist, um den Wert einzuhalten, erfolgt die Überlappung mit einem kleineren Wert .
Bitte prüfen Sie die folgenden Beispiele: Wir definieren eine Überlappung von 3 mm. .
|
1. Der Einstich hat einen Flachboden mit einer 6 mm Breite . |
Erste Seite des Schlichtens. |
Zweite Seite des Schlichtens: Die 3 mm Überlappung wird eingehalten. . |
|
|
|
|
2. Der Einstich hat einen Flachboden mit einer 1 mm Breite . |
Erste Seite des Schlichtens. |
Zweite Seite des Schlichtens: Die Überlappung von 3 mm kann nicht eingehalten werden, aber die Überlappung erfolgt trotzdem (0,5 mm). |
|
|
|
|
3. Der Einstich hat keinen Flachboden. |
Erste Seite des Schlichtens. |
Zweite Seite des Schlichtens: Die Die Überlappung kann nicht erfolgen. |
|
|
|
Definition für Schlichten Ø / Fläche
Die Überlappung ist eine Überlänge zwischen zwei aufeinanderfolgenden zu bearbeitenden Elementen.
Diese Option ist eng mit dem Parameter Rückzug verbunden, der es ermöglicht, die primären Durchgänge entsprechend dem gewählten Bearbeitungsmodus zu verkürzen.
Hier sind einige Beispiele mit der Konfiguration: Fläche dann Durchmesser (in der Schlichtpriorität) .
Der gelbe Werkzeugweg wird zuerst ausgeführt, dann fährt das Werkzeug zurück und schließlich wird der grüne Werkzeugweg ausgeführt.
|

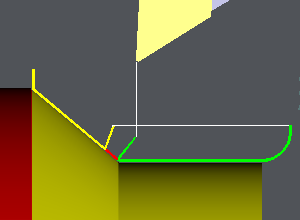

Überlappung = 1 mm Rückzug = 0 mm Der 'grüne' Pfad überlappt den gelben Pfad mit dem definierten Überlappungswert. |
|
|

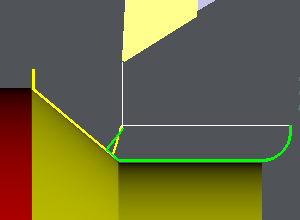

Überlappung = 1 mm Rückzug = 0,5 mm Der gelbe Pfad ist 0,5 mm kürzer, um etwas Material an der Ecke zu lassen. Der grüne Pfad schlichtet die Form, indem er den gelben Werkzeugweg überlappt. |
|
|

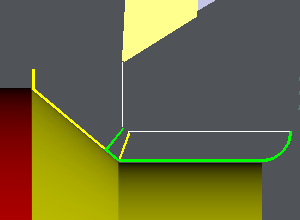

Überlappung = 0 mm Rückzug = 1 mm In diesem Fall wird die Form nicht korrekt geschlichtet! |
|
