Zyklus: Schlichten Ø/Fläche
Definition
Definition des Anfahrradius auf Durchmesser und Stirnfläche im Zyklus Schlichten Ø/Fläche.
Geben Sie den Wert benötigten Wert ein und definieren Sie dann den Öffnungswinkel des Radius durch Eingabe eines Wertes im Dialogfeld „Winkel des Radius auf Stirnfläche“ .
Standardmäßig beträgt der Öffnungswinkel 0°, was einem 90°-Bogen entspricht. Dieser Radius kann im Bereich von 0° bis 90° definiert werden.
|

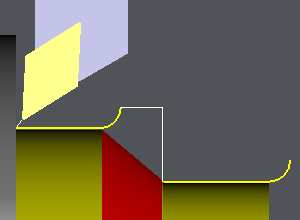

Der Anfahrradius beträgt 5 mm, mit 90° Öffnungswinkel. |

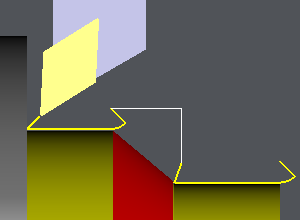

Diese Optionen können mit Anfahr- und Rückzugsabständen kombiniert werden. Hier kombinieren wir einen partiellen Radius von 45° mit einem Anfahrabstand von 5 mm. Der Rückzug ist ebenfalls 5 mm lang. |
|
|
