Bei der Einstellung der Begrenzung des zu bearbeitenden Bereichs gibt es zwei Optionen:

1. Nach Offset

2. Nach Fenster

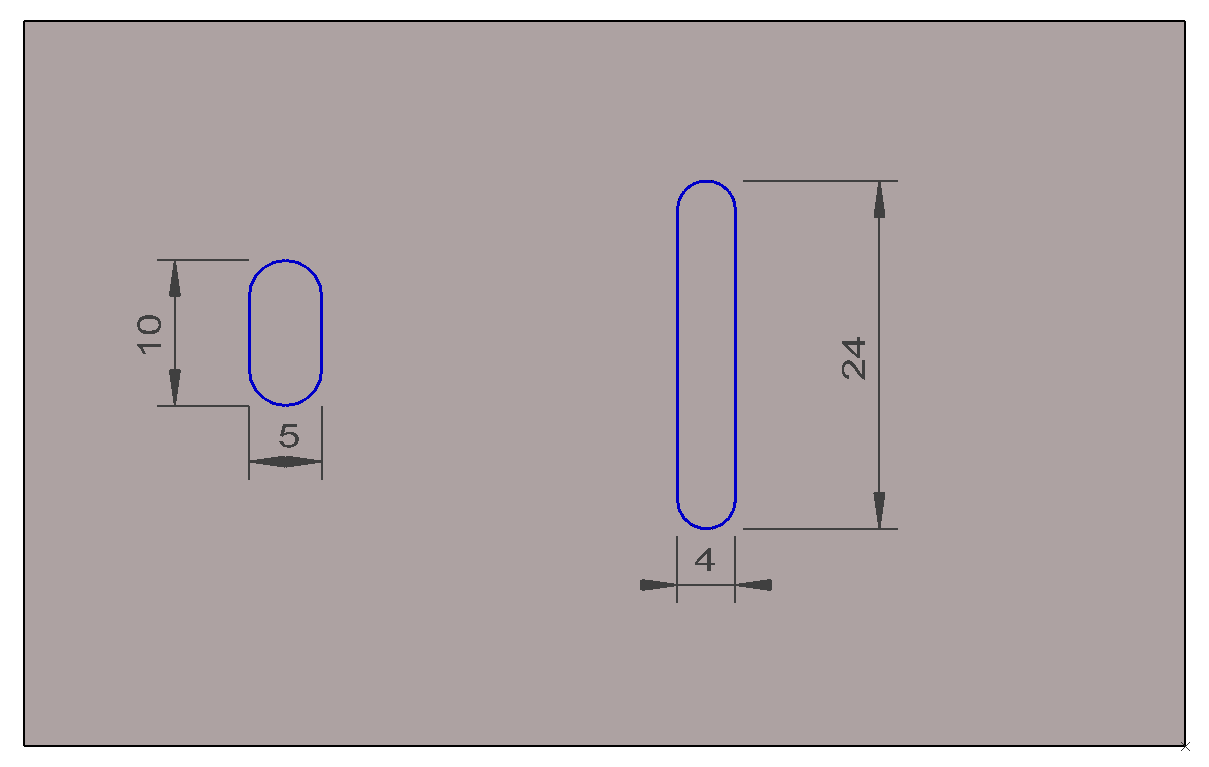

In den folgenden Beispielen werden beide Nuten in die Geometrieauswahl einbezogen und ein Werkzeug mit 3 mm Durchmesser wird für die Bearbeitung verwendet.

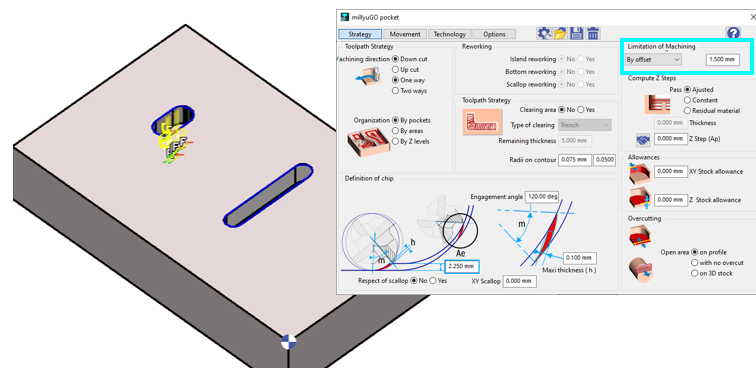

1. Nach Offset:

Aufgrund der Offset-Begrenzung beschränkt die Einstellung des Wertes auf 1,5 mm die Bearbeitung auf die '5 mm-Nut'.

Dies liegt daran, dass der Offset zum Werkzeugdurchmesser (3 mm) addiert wird, was zu einer effektive Schnittbreite von 4,5 mm (3 mm +1,5 mm) führt, die nur in die '5 mm-Nut' passt.

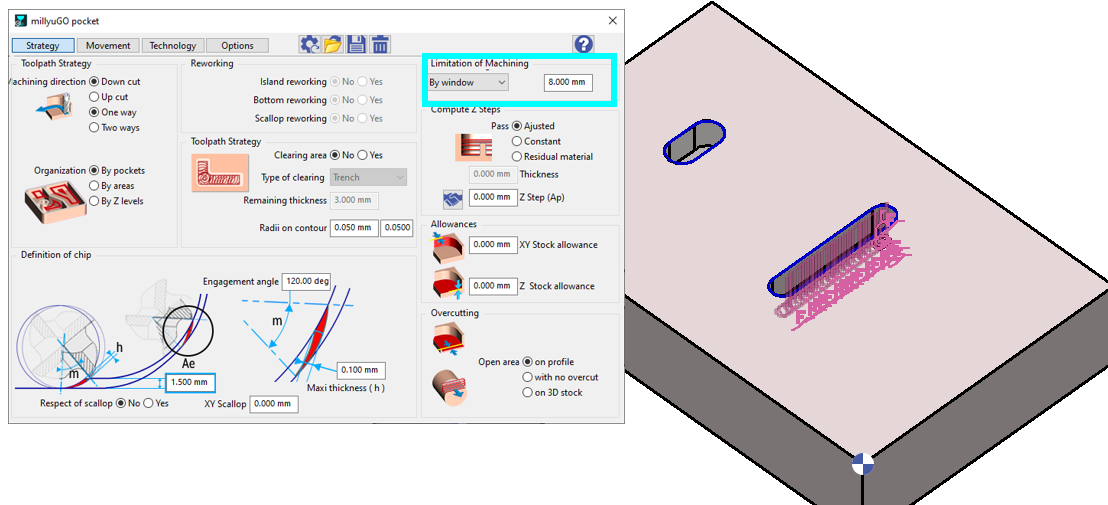

2. Nach Fenster:

Unter der Fensterbegrenzung stellt die Einstellung des Wertes auf 8 mm sicher, dass nur Nuten mit einer Länge von mehr als 11 mm bearbeitet werden.

Dies liegt daran, dass die effektive Schnittlänge durch Addition des Werkzeugdurchmessers (3 mm) zum eingestellten Wert (8 mm) bestimmt wird, was eine minimale erforderliche Nutlänge von 11 mm ergibt.
