Diese Option wird in verschiedenen Bearbeitungszyklen mit unterschiedlichen Zwecken und Verhaltensweisen verwendet.

Bitte benutzen Sie die Baum auf der rechten Seite des Bildschirms.

Cycles: Gerade Schnitt, Konisch schneiden / 4 Achsen cnt / cnt, 4 Achsen elt / elt

Definition für Gerade Schnitt, Konisch schneiden

Diese Parameter ermöglichen es Ihnen, Überlängen und Bögen beim Anfahren und Abfahren des Drahtes hinzuzufügen.

Nur die Anfahren Parameter werden erklärt; die Abfahren Parameterdefinitionen sind exakt die gleichen.

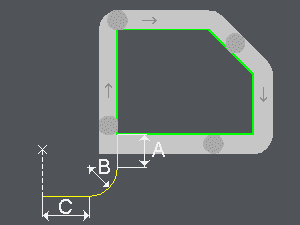

Anfahrüberlänge (A)

Ein positiver Wert verlängert den Werkzeugweg am ersten Element des Profils und ein negativer Wert verkürzt ihn. Wenn das erste Element ein Bogen ist, ist die Überlänge kreisförmig. Dies wird im Allgemeinen verwendet, wenn die Bearbeitung an einer äußeren Ecke beginnt.

Anfahrbogenradius (B)

Viertelkreis, der vor dem ersten Profilelement hinzugefügt wird und tangential dazu ist. Wenn die Anfahrüberlänge verwendet wird, wird der Anfahrbogenradius davor positioniert. Dieser Radius muss größer als der Drahtradius sein.

Überlänge am Radius (C)

Wenn ein Anfahrbogenradius definiert ist, können Sie davor eine lineare Überlänge hinzufügen. Sie können wählen zwischen:

  • Auto: Die Überlänge am Radius wird automatisch relativ zum Einfädelpunkt berechnet

  • Manuell: Geben Sie die Überlänge am Radius ein.

Überlänge am Anfahrbogenradius (C)

Wenn die Wahl 'Manuell' ist, geben Sie den gewünschten Wert ein.

Definition für 4 Achsen cnt / cnt, 4 Achsen elt / elt

Verwaltung des Drahtanfahrens und -abfahrens. Wir können Überlängen und Bögen beim Anfahren und Abfahren des Drahtes hinzufügen.

Nur die Anfahren Parameter werden erklärt; die Abfahren Parameterdefinitionen sind exakt die gleichen.

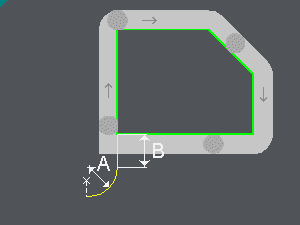

Anfahrbogenradius (A)

Viertelkreis, der vor dem ersten Profilelement hinzugefügt wird und tangential dazu ist. Wenn die Anfahrüberlänge verwendet wird, wird der Anfahrbogenradius davor positioniert. Dieser Radius muss größer als der Drahtradius sein.

Anfahrüberlänge (B)

Ein positiver Wert verlängert den Werkzeugweg am ersten Element des Profils und ein negativer Wert verkürzt ihn. Wenn das erste Element ein Bogen ist, ist die Überlänge kreisförmig. Dies wird im Allgemeinen verwendet, wenn die Bearbeitung an einer äußeren Ecke beginnt.
