Definieren Sie zuerst den Radiuswert für das Anfahren und Ausfahren. Die beiden Werte können unterschiedlich sein.

Wenn dieser Wert 0 ist, wird kein Radius erzeugt und die anderen Parameter sind nicht verfügbar.

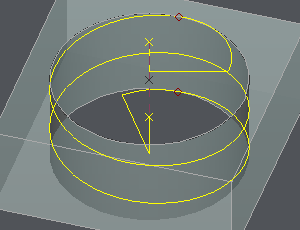

In diesem Beispiel beträgt der Bearbeitungsdurchmesser 10 mm , die Anfahr- und Ausfahrradien betragen 7.5 mm.

.

Ein Öffnungswinkel für den Radius kann ebenfalls definiert werden.

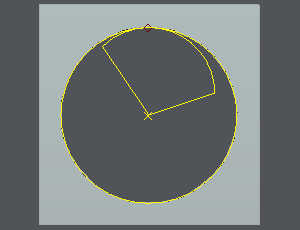

Dieser Winkel bestimmt die Länge des Radius, im folgenden Beispiel ist der Anfahrradius 90° , es ist ein Viertelkreis.

Der Ausfahrwinkel beträgt nur 45 ° .

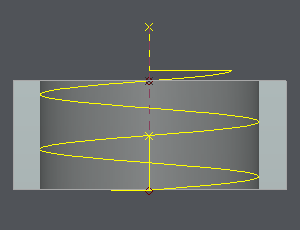

Definieren Sie abschließend, ob der Radius konstant oder evolutiv in Bezug auf die Z-Achse ist.

Im Beispiel ist der Anfahrradius evolutiv während der Ausfahrradius konstant .
