Zyklus : Konturfräsen
Definition
Definition der Konturfräsbahnen in der XY-Ebene.
Drei Parameter müssen ausgefüllt werden:
|
Schritt 1 |
Füllen Sie zuerst die XY Dicke des Materials. |
|
|
Schritt 2 |
Nachdem die Dicke ausgefüllt ist, definieren Sie die XY Zustellung (Ae) , XY Zustellung der Bahnen. Überschreiten Sie nicht den Wert des Werkzeugdurchmessers. |
|
|
Schritt 3 |
Wählen Sie, ob die Bahnen verdichtet , kein Rückzug des Werkzeugs zwischen den Bahnen, oder nicht, das Werkzeug verlässt das Material zwischen den Bahnen. Die Option ist nicht verfügbar (ausgegraut) wenn der Werkzeugweg ‘ Teil ’ gewählt wird: Die Bahnen sind immer 'unabhängig' (nicht verdichtet) und haben immer eine Gewinn-/Verlustkompensation für jede Bahn. |
|
Es ist nicht möglich, ein kontinuierliches Eintauchen und ein XY-Konturfräsen gleichzeitig zu definieren.
|

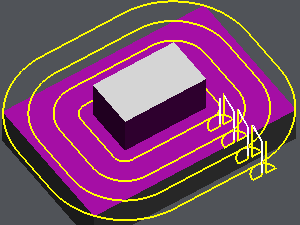

Nicht verdichtete Bahnen |

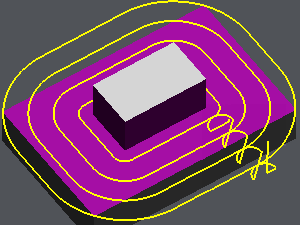

Verdichtete Bahnen |
|
|
|
Ab V6.10 ist es nun möglich, die Rückzugshöhe ( Ohne Rückzug ) beim seitlichen Zustellen zu verwalten. Sehen Sie sich ein Video an, um zu sehen, wie der Parameter funktioniert. |
|
