Diese Seite ist für Value-Added Reseller (VARs) bestimmt, die für die Installation und Konfiguration von NCcontrol bei Kunden zuständig sind.

Struktur von NCcontrol

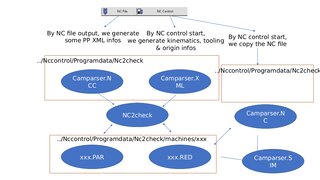

Die erforderlichen Dateien und Verzeichnisstruktur für NCcontrol sind in der herunterladbaren PowerPoint-Präsentation detailliert beschrieben, die zwei erklärende Diagramme enthält.

Konfiguration des Kunden-PCs

Befolgen Sie beim Definieren einer Maschine beim Kunden die folgenden Schritte:

1. Erstellen Sie ein Verzeichnis für jede Maschine

   • Erstellen Sie für jede Maschine ein eigenes Verzeichnis unter:
     C:\Program Files\GO2cam_Intl\GO2camV612\NCcontrol\Programdata\NC2check\machines

2. Konfiguration der Maschinendatei

   • Stellen Sie sicher, dass dieses Verzeichnis in der Maschinendatei referenziert wird, insbesondere auf der Seite des Postprozessors.

3. Postprozessor-Einstellungen

   • Define the necessary information in the post-processor (PP), especially in the procedure NCcontrolDefineController .

   • Eine Liste der erforderlichen Variablen finden Sie unter: Variablen für CNC-Steuerungen .

Daten zum Herunterladen

• Die Datei exportNC.xml enthält Informationen über die MTE-Maschinenkinematik, die Liste der Nullpunkte und die Werkzeug-Offsets.

• Diese Datei liefert NC2check die notwendigen Daten, um die NC-Datei entsprechend zu analysieren und zu verarbeiten.

• Beim Erzeugen einer NC-Datei wird automatisch eine XML-Datei exportiert. Sie hat den gleichen Namen wie die NC-Datei, aber mit der Erweiterung .NCC und befindet sich im gleichen Verzeichnis wie die NC-Ausgabe.

Regeln für MCG-Dateien

Beim Erstellen der 3D-Kinematik-Maschinendatei gelten zwei zwingende Regeln:

1. Die Hauptkomponente des Maschinenrahmens muss benannt sein Body ( Großbuchstabe B ist zwingend erforderlich ).

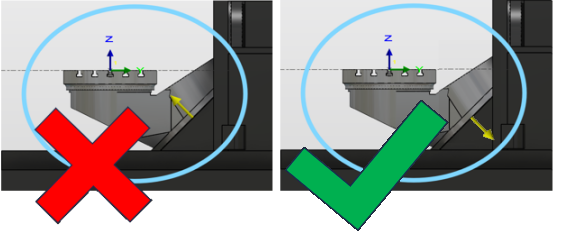

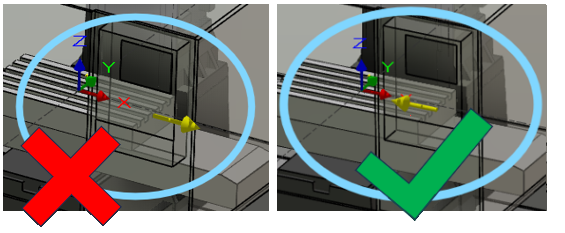

2. Die Ausrichtung/Richtung jeder Achse ist grundlegend und muss korrekt definiert sein.
