Zyklus: Schruppen

Definition

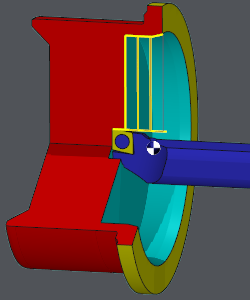

Sie können vor jedem Durchgang des Innenschruppens einen Bohrvorgang programmieren. Diese Option ermöglicht es, den Vorgang des Bohrens und den Werkzeugwechsel zu vermeiden.

Selbstverständlich müssen Sie ein Spezialwerkzeug verwenden, das sowohl Bohr- als auch Reiboperationen ermöglicht (Beispiel: EcoCut-Werkzeuge des Herstellers Ceratizit).

Um diese neue Strategie anzuwenden, müssen eine Reihe von Regeln auf der Werkzeug- und Zyklusseiterespektiert werden. Wenn Sie dies nicht tun, bleibt der Parameter nicht verfügbar:

  • der Parameter Bohrungs Durchmesser muss in der Ausdreh Werkzeug Seite ,

  • der Winkel KAPR der Schneide muss auf 90° ,

  • der Zyklustyp im Werkzeugweg muss im Modus ' Fläche ',

  • Setzen Sie die Option ‘ Bohren während des Innenschruppens ’ auf ' Ja '.

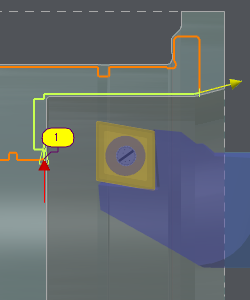

  • der Startvektor sollte vertikal eingestellt sein (wie gezeigt)

Die Geometrie muss ausgewählt werden von unten nach oben , andernfalls kann die Bohrung nicht durchgeführt werden.

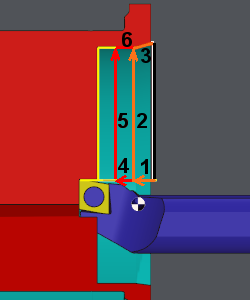

Der erzeugte Werkzeugweg ist wie folgt:

1: Bohren 1. Durchgang,

2 und 3: 1. Schruppdurchgang,

Rückzug,

4: Bohren 2. nd Durchgang

5 und 6: 2. nd Schruppdurchgang, usw.

▶️ Ein Video zum Bohren während des Innenschruppens im Schruppzyklus finden Sie hier:

Program a Drilling - Reaming Method 1.png
