Zyklus : Schrupp und Restschruppen - Form, Gußrohteil, Rohteil Zyklen

Definition

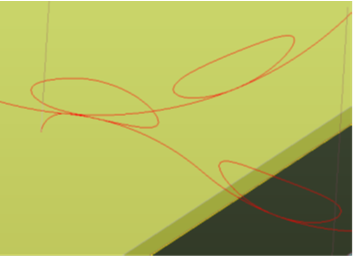

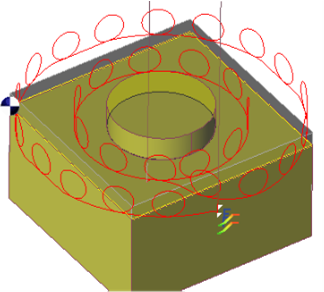

Erstellung von 3D-Schleifen im Werkzeugweg, um dem Kühlmittel zu ermöglichen, über das Werkzeug hinauszugehen. Dies ist nützlich bei der Bearbeitung von harten Materialien.

Einstellungen

  • Schleifenradius muss definiert werden.

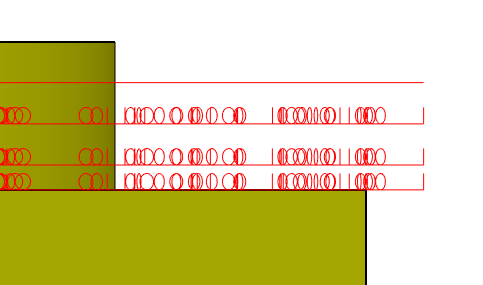

  • Abstand zwischen Schleifen wird als maximaler Abstand definiert. Das bedeutet, je tiefer das Werkzeug in das Material eintaucht, desto kritischer sind die Bedingungen: Hier wird ein kürzerer Abstand zwischen den Schleifen angewendet. Ein automatischer Koeffizient wird entsprechend dem Z-Bearbeitungswert berechnet. Wie rechts dargestellt, werden Schleifen nicht beim allerersten Schritt angewendet.

  • Zerlegung von Bögen muss auf ' Ja '.

Die Berechnung der Schleifen wird durch mehrere andere Parameter bestimmt und vervollständigt: Z-Bearbeitungstiefen, Z-Schritt, Überlappung.
