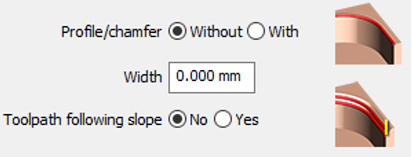

In den meisten Fällen, in denen keine Fase am Volumen oder Profil konstruiert ist (Profil/Fase ist auf Ohne gesetzt), wird die Größe der Fase in der XY-Ebene durch den Parameter Breite .

Wenn die Fase bereits konstruiert ist, ist der Parameter Breite obsolet (Profil/Fase ist auf Mit gesetzt) und die Größe wird automatisch vom Volumen gelesen.

For information about Werkzeugweg folgt Neigung , click hier .

Der Parameter Tiefen Berechnung ermöglicht die Anpassung der Werkzeugspitzentiefe.

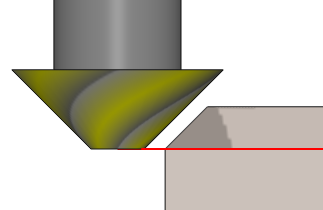

Werkzeugspitze

In diesem Fall muss der untere Z-Wert definiert werden. Wenn der eingestellte Wert dem Fasenmaß entspricht, befindet sich die Werkzeugspitze auf derselben Höhe wie die untere Kante der Fase. Es wird empfohlen, den Z-Wert größer einzustellen.

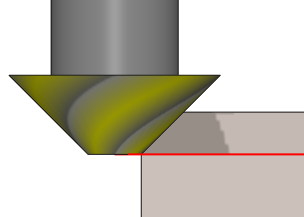

Pilotpunkt

Ähnlich wie Werkzeugspitze. Der einzige Unterschied ist der Versatz des Werkzeugs in Abhängigkeit von der Position des Pilotpunkts.

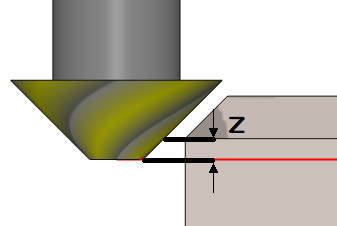

Z Delta

In diesem Modus muss der Z-Höhenwert (Bottom Z) für die Fase nicht während der Geometrieauswahl definiert werden. Auf der Strategie-Seite kann ein Delta-Wert definiert werden, der die Werkzeugspitze in Z-Richtung vom Rand der Fase versetzt.

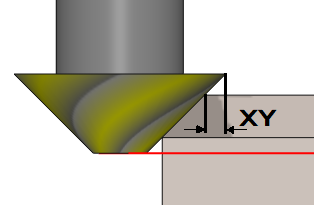

XY Delta

Dieser Modus ist ähnlich wie Z Delta, mit dem Unterschied, dass der Delta-Wert den Rand des Werkzeugs zum oberen Rand der Fase versetzt.

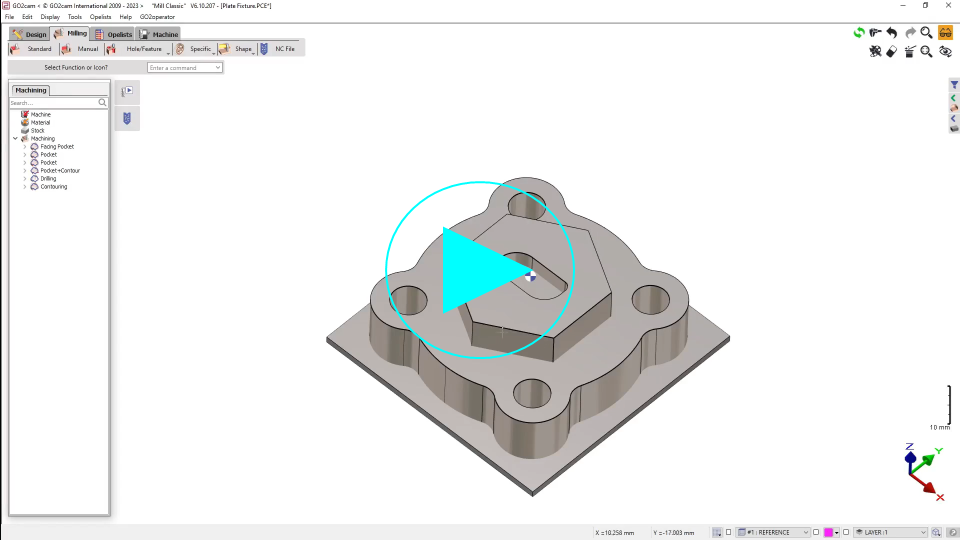

Sehen Sie sich ein Video an, das die Strategien erklärt.

#1 auf den Bildern ist die Breite der Fase in der XY-Ebene und #2 ist der Z-Wert.

Wenn der Z-Wert auf derselben Höhe wie der Fasenrand liegt, kann es zu Schaftkollisionen kommen, wie auf dem Bild links gezeigt.

Es wird empfohlen, den Z-Wert immer zu versetzen, um dies zu vermeiden, wie auf dem Bild rechts gezeigt.
